Гидроколун своими руками: полное описание с чертежами

Содержание:

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

  1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
  2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Конструкция и принцип функционирования

Самодельный дровокол, как и его заводской аналог, имеет достаточно простую конструкцию, зависящую от вида станка. При этом большинство стандартных установок имеют в своём комплекте следующее составляющие:

Сердцем механического колуна является мотор. Может использоваться как электрический, так и бензиновый двигатель подходящей мощности. При изготовлении такого устройства своими руками человек сам решает, какой мотор будет использоваться.
Редукторный механизм, предназначенный для повышения крутящего момента и стабилизации воздушного давления перед нанесением очередного удара.
Основа дровокола – станина. Неподвижную часть колуна изготавливают из металла с большим запасом прочности

К ней будет выполняться крепление мотора, редукторного механизма и рабочего конуса для колки и торцовки древесины.
Важной частью опоры поддерживающей подвижную систему рабочего конуса, закреплённого на валу, с необходимой жёсткостью считаются подшипники.
Конусная болванка для раскола дерева изготовляется из высокопрочных сплавов металла и оснащается резьбовой насадкой – буравчиком.

Подбор деталей дровокола собираемого своими руками выполняется индивидуально в зависимости от условий эксплуатации оборудования и потребностей пользователя. Благодаря этому станок будет соответствовать всем предъявляемым требованиям.

В зависимости от конструктивных особенностей устройства для колки дров все станки могут отличаться по принципу работы. Стандартный дровокол функционирует в соответствии со следующим принципом: посредством редуктора приводится в движение вал, на котором расположен буравчик, который вращаясь, ввинчивается в деревянную чурку, раскалывая её на части.

Плавность работы механизма обеспечивается вхождением режущей кромки в древесину без удара, благодаря чему происходит раскол заготовки без сдавливания. В случае нехватки мощностей для раскола древесины работа цилиндра прекращается, а насос переходит в холостой режим тем самым, предотвращая поломку станка.

Преимущества и недостатки самодельных и покупных моделей дровоколов

Самодельные дровоколы, как правило, заметно уступают заводским установкам не только в плане мощности, но и по внешним данным.

Однако при необходимости обрабатывать небольшой объём древесины в условиях домашнего производства, сделанные своими руками устройства подходят очень хорошо и обладают рядом преимуществ, представленных:

  • дешевизной по сравнению с профессиональными машинами;
  • несложной самостоятельно сборкой с применением самых простых материалов;
  • приобретением опыта по изготовлению бытовых устройств.

Тем не менее в процессе самостоятельной сборки должны в обязательном порядке учитываться все конструктивные особенности механизма, поэтому наряду с заводскими установками, все выполненные своими руками дровоколы соответствуют набору основных минимальных требований:

  • стандартная минимальная мощность мотора — порядка 2кВт;
  • изготовление всех стационарных и подвижных элементов на основе твёрдой стали или достаточно прочных сплавов;
  • минимальное расстояние от конуса прибора до пола — 80–90 см;
  • количество оборотов для установки в бытовом использовании — 400–500 в минуту.

Дровоколы можно не только изготовить самостоятельно, но также приобрести уже готовыми, в сборке. Принципиальная разница представлена ценой, так как стоимость достаточно мощных моделей составляет несколько десятков тысяч рублей. Основное достоинство такой заводской сборки состоит в том, что нет необходимости тратить время и силы на изготовление, а готовый агрегат более безопасен в работе. Габариты установки подбираются строго индивидуально, но стандартное исполнение дровокола предполагает соблюдение размеров Д/Ш/В на уровне 85/40/65 см.

Простой механический, сабельный и ножной рыжачный дровокол

Таблица: сравнение дровоколов заводской сборки

Модель Тип Безопасность и надёжность Мощность Стоимость (руб)
Champion LSH5000 электрический (230 В)горизонтальный Высокая 2,2 кВт от 17 тыс.
AL-KO KHS 5204 электрический (230 В)горизонтальный Высокая 2,2 кВт от 19 тыс.
Texas 520 H электрический (220 В)горизонтальный Высокая 1,5 кВт от 20 тыс.
Raptor t700 электрический (230 В)горизонтальный Высокая 2,2 кВт от 25 тыс.
AL-KO KHS 3704 электрический (230 В)горизонтальный Высокая 1,5 кВт от 19 тыс.
PROFI PLS 700E электрический (230 В)горизонтальный Высокая 2,3 кВт от 19,5 тыс.
Texas 600VG Бензиновыйвертикальный Высокая 3,7 кВт от 55 тыс.
CHAMPION LSV6000 электрический (230 В)вертикальный Высокая 2,7 кВт от 38 тыс.
MTD LS 550 Бензиновыйвертикальный/горизонтальный Высокая 5,5 кВт от 220 тыс.

Как показывает практика эксплуатации, самодельное дровокольное устройство вполне может быть настроено на удобную работу и практичное использование, обходится такая конструкция, выполненная своими руками, на порядок дешевле готовых и современных заводских изделий.

При наличии необходимых материалов вполне можно изготовить своими руками один из вариантов простого механического дровокола или оснастить такое устройство электроприводом, что является оптимальным вариантом для работы с небольшим объёмом дров.

Гидродровокол своими руками

Прежде всего, стоит определиться с функциональностью и схемой устройства. Для собственных нужд более подходят гидравлические дровокол вертикального типа. Хотя они и менее производительны, зато значительно компактнее, и вполне доступны для изготовления своими руками.

Следующей позицией является выбор типа привода. Применение бензинового мотора придаст агрегату повышенную мобильность, вплоть до его применения непосредственно на участке рубки. Электропривод значительно экологичнее, а также проще в агрегатировании с насосом и последующем управлении, зато привязан к ближайшей электрической розетке. Рассчитывать следует только на питание 220 В.

Наконец, используя обычный автодомкрат, можно изготовить самодельное устройство, которое вовсе не потребует внешнего привода. В этом случае полено, перемещаясь вверх под усилием домкрата, будет раскалываться клином или ножом, которые закрепляются на верхней поперечине прямоугольной рамы. Домкрат устанавливается на Т-образной поперечине, которая составляет нижнюю часть рамы.

Рабочий инструмент может быть изготовлен в следующих исполнениях:

  • Обычный клин (как показано на рисунке), который включает в себя центровочное приспособление для направления полена точно вертикально оси предполагаемого скола. С этой целью по оси полена необходимо центровое отверстие, попав в которое, клин далее будет входить в полено строго перпендикулярно его нижнему торцу. Это повысит качество разделки;
  • Нож, который сразу будет расщеплять полено на две части. Нагрузка при этом увеличится, поскольку площадь соприкосновения инструмента с заготовкой возрастёт. Одновременно и возрастёт качество поверхности среза, что позволит избавиться от проблем с загрузкой твёрдотопливного котла;
  • Х-образный нож, который при внедрении в древесину выполнит её расщепление одновременно на четыре части. Это также облегчит загрузку котла, кроме того, стойкость такого ножа будет наибольшей.

Домкрат можно приспособить и для изготовления горизонтального гидродровокола. Приспособление в этом случае стоит спроектировать на колёсную раму.

Гидравлический самодельный колун работает так. При качательных перемещениях рукоятки домкрата его шток соприкасается с торцом полена, и начинает воздействовать на него. Противоположный торец заготовки вонзается в древесину, и раскалывает её. При сбросе давления в гидросистеме домкрата установленные слева и справа от него возвратные пружины возвращают шток в исходное положение.

При замене плоского ножа на Х-образный производительность колки дров возрастёт вдвое. Если и в этом случае темпы заготовки дров не устроят пользователя. Придётся оснащать дровокол насосной установкой. Тут не обойтись без приобретения в магазине подходящего типа гидроцилиндра (параметры его выбора описаны ранее), масляного бака, насоса типа НШ-32 или НШ-50, а также гидрораспределителя.

Для изготовления рамы стоит использовать швеллер, а саму установку монтировать на передвижной тележке.

Гидродровокол горизонтального типа: а – общий вид, б – схема устройства:

1 – Опорная балка; 2 – Плита под полено; 3 – Фиксирующий крепёж; 5 – Ручка для установки сменного инструмента; 6 – Клин; 7 – Полено: 8 – Упорная плита под шток домкрата: 9 – Возвратная пружина; 10 – Домкрат; 11 – Вентиль сброса давления масла; 12 – Рукоятка; 13 – Задний упор; 14 – Передний упор; 15 – Силовой элемент скалывающего инструмента; 16 – Хомут для присоединения домкрата к опорной балке

Особенности и назначение

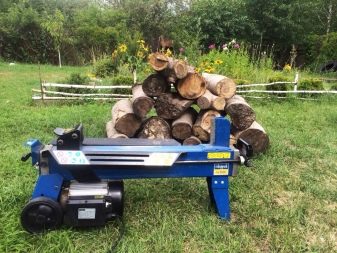

Гидравлический дровокол представляет собой механический колун, используемый для колки поленьев любой толщины и влажности. Инструмент позволяет механизировать тяжёлую ручную работу и обеспечивает максимальное сокращение трудозатрат. Основным предназначением дровоколов является раскол чурок на несколько частей, причём дополнительная доработка топором после этого не требуется: поленья получаются нужной формы и размера и могут сразу отправляться в топку.

Большое количество положительных отзывов и высокая востребованность дровоколов объясняются следующими очевидными преимуществами этого инструмента:

  • при работе с агрегатом человеку не приходится низко наклоняться и напрягать спину, что позволяет использовать дровокол всем категориям населения, в том числе женщинам и пожилым людям;
  • агрегаты имеют очень высокую производительность и способны за 2–3 часа справиться с таким объёмом древесины, на обработку которого посредством топора ушла как минимум неделя;

  • устройство очень редко ломается и отличается высокой ремонтопригодностью, что объясняется его простой конструкцией и отсутствием в составе сложных узлов и агрегатов;
  • работа с дровоколом полностью безопасна – для этого следует лишь ознакомиться с инструкцией по эксплуатации и соблюдать данные там рекомендации;
  • широкий модельный ряд и наличие бюджетных образцов значительно упрощают выбор и делают дровокол ещё доступнее;
  • работа с прибором не требует определённых технических навыков и больших физических усилий, что выгодно отличает его от топора, при работе с которым необходима хорошая сноровка.

Наряду с очевидными плюсами, слабые стороны у гидравлического дровокола всё же есть. К недостаткам относят большие габариты профессиональных моделей и их высокую энергозатратность. Кроме того, некоторые бытовые образцы с трудом справляются с прочной и слишком жёсткой древесиной, из-за чего нередко возникает необходимость использования традиционного колуна.

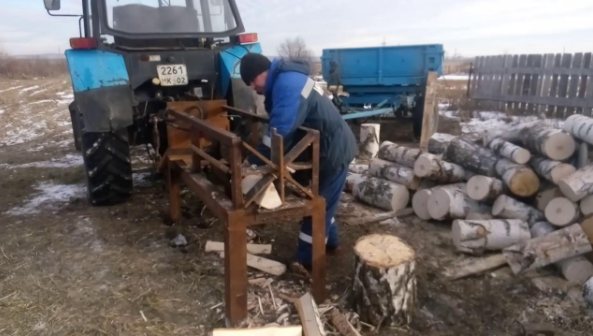

Плюсы и минусы гидравлического дровокола на трактор

Дровокол с гидравлическим приводом обладает рядом преимуществ.

К ним относится:

  • навесное оборудование этого типа обладает простой конструкцией, что существенно облегчает его самостоятельный ремонт;
  • гидравлический дровокол можно устанавливать и использовать на разных тракторах, в том числе, имея в распоряжении самодельный трактор из УАЗа;
  • конструкция обладает высокой производительностью, и может применяться для раскалывания наиболее твердых пород древесины.

Несмотря на ряд преимуществ, гидравлический дровокол на трактор также имеет несколько недостатков.

В их числе следует выделить:

  • необходимость в регулярной замене масла – в противном случае трущиеся детали агрегата при работе с некачественным смазочным материалом довольно быстро заклинят или полностью выйдут из строя;
  • иногда для ремонта самодельного дровокола на трактор довольно сложно найти подходящие детали;
  • для исключения высоких нагрузок на ВОМ трактора потребуется регулярно точить колун дровокола.

Несмотря на определенное количество недостатков, именно гидравлический дровокол на трактор считается одним из наиболее популярных агрегатов, как для периодического применения в быту, так и для регулярной эксплуатации в крупных хозяйствах.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

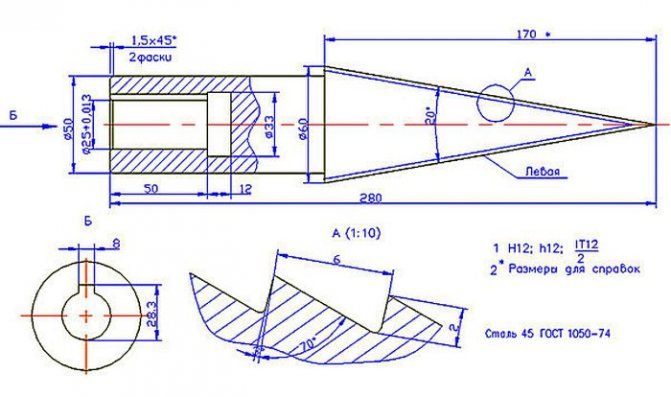

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

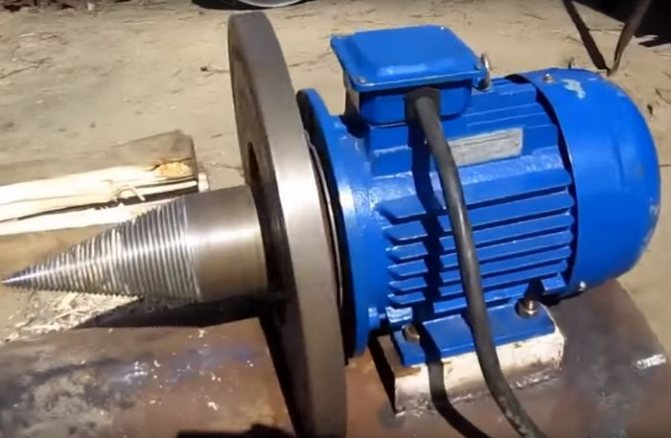

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Рекомендуем : Беседка своими руками фото и размеры

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

  1. Двутавр № 16, он будет использован для изготовления станины и опор.
  2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
  3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
  4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

  • углошлифовальная машинка с отрезными дисками и лепестковым кругом;
  • сварочный аппарат;
  • измерительный инструмент;
  • электродрель с набором сверл.

Класс

Бытовые – маломощные и дешевые дровоколы небольшой производительности. Сфера использования: заготовка дров для частного хозяйства (обеспечение топливом камина, печи, бани, твердотопливного котла). Бытовые дровоколы наиболее распространены.

Полупрофессиональные – мощнее, производительнее и дороже бытовых агрегатов. Сфера использования: снабжение дровами коммунальных предприятий, котельных, гостиниц, многоэтажных домов, пансионатов.

Промышленные (профессиональные) – наиболее мощные и производительные дровоколы, перерабатывающие большие объемы древесины. Зачастую выполняют торцовку бревен. Правда, и цена таких устройств самая высокая. Сфера использования: заготовка дров для коммерческих целей.

Важно: при выборе дровокола обращайте внимание на производителя. Не стоит экономить, покупая дешевый колун малоизвестного бренда. Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей

Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей.

Дровокол электрический HECHT 676


​Фото: https://beru.ru

HECHT 676 возглавила рейтинги популярности среди горизонтальных дровоколов, благодаря применению самой современной гидравлики. Мощный гидравлический пресс действует с усилием 7 тонн. Это граничный показатель для облегченной горизонтальной конструкции. Чтобы создать подобное гидравлическое усилие, чешские специалисты задействовали двухкиловаттный однофазный мотор. Он предельно устойчив к сетевым перегрузкам, пригоден к длительной работе, практически не греется, при перегрузе выключится автоматически. Разделитель стальной, остро отточенный, защищен от коррозии

Если вы еще не знаете, какой электрический дровокол лучше, тогда обратите внимание на данную модель

Дровокол электрический HECHT 676

Виды механических устройств по источнику питания

Важнейшим конструктивным элементом всех механических дровоколов является привод. По типу приводных механизмов дровоколы подразделяют на следующие разновидности:

  1. Электрические с вращающимся буром — модели, в которых используется конусообразная рабочая часть, которая приводится в движение от электрического мотора. За счет специфической форму рабочей части, конус еще называют морковкой, который осуществляет раскалывание чурок путем врезания в древесину и углубления в нее. Работают такие устройства по принципу ввинчивания шурупа в древесину, только ножка такого элемента увеличивается в диаметре по мере вхождения в заготовку. В зависимости от твердости древесины, происходит ее раскол на разное количестве поленцев. Такие виды дровоколов легко сделать своими руками в домашних условиях, так как состоят они из электрического мотора с конусообразной формой рабочего органа.
  2. Электрические с гидравлическим насосом — имеют большую популярность, так как обладают высокой надежностью и эффективностью. Такие модели являются лучшим вариантом для бытового применения, но главный их недостаток, как и первых типов в необходимости расположения рядом с электрическими источниками энергии. Принцип их работы заключается в следующем: при запуске происходит нагнетание давления масла в цилиндр, который приводится в движение вручную при помощи специальных кнопок или рукояток. Послу укладки заготовки в специальный желоб, производится подача сигнала на сдавливание, в ходе чего происходит движение либо опорной части, либо режущего ножа, воздействующего на бревно. После раскалывания, подвижная часть также по сигналу возвращается в исходное положение. Принцип работы таковых агрегатов не только прост и надежен, но еще и безопасен. Работнику следует только управлять подвижной частью, и контролировать процесс.
  3. Реечные — еще одна разновидность дровоколов, которые являются альтернативной заменой устройствам с гидроцилиндрами. Отличаются они упрощенной конструкцией и повышенной надежностью, но при этом обладают значительно меньшим усилием сжатия, чем гидравлические модели. В качестве привода могут использоваться электрические моторы или бензиновые двигатели внутреннего сгорания.
  4. С бензиновыми двигателями — использование бензиновых моторов в качестве привода имеет явные преимущества перед электрическими аналогами. Первое достоинство в их мобильности, то есть такие установки не привязаны к электрической розетке, и могут эксплуатировать в полевых условиях. Вторым преимуществом является увеличенные показатели мощности, что позволяет справляться им с различными по твердости и размеру заготовками. Применяются такие агрегаты не только в быту, но и в промышленных масштабах.
  5. Дровоколы с тягой от вала отбора мощности ВОМ — основное достоинство таковых агрегатов в том, что они обладают значительными показателями мощности по сравнению с электрическими и бензиновыми аналогами, но главным их недостатком является привязанность к автотракторной технике, которая оснащена валом отбора мощности. Применяется такое оборудование в лесных заготовках, на предприятиях и различных фермах, где имеются не только большие объемы, но и требуется обработка заготовок больших размеров.
  6. Комбинированные модели — в быту используются крайне редко, что связано с высокой их стоимостью. Они оснащаются двумя типами приводов, например, от ВОМ и электродвигатель, что позволяет эксплуатировать оборудование в зависимости от его расположения: во дворе частного дома, где имеется электричество или в полевых условиях.

Для бытового использования лучше всего подходят модели, оснащенные электрическими и бензиновыми двигателями. Если у вас имеется в распоряжении ненужный электрический мотор или привод от мотоблока, тогда сделать дровокол можно своими руками, исключив необходимость больших финансовых затрат.

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

  1. Двигатель Лифан 13 л. с. — 14 300;
  2. Гидроцилиндр 100/40/61 — 10 420;
  3. Гидрораспределитель — 3 510;
  4. НШ32 — 1 610;
  5. Привод НШ от МАЗа — 3 960;
  6. Ступицы с колесами от ВАЗ — 1 500;
  7. Шкив на двигатель — 1 000;
  8. Ремни клиновидные — 830;
  9. Масло гидравлическое 40л. — 2 600;
  10. РВД + муфты — 2 500;
  11. Фланцы к НШ — 440;
  12. Металл для ножей — 1 000;
  13. Металл для всего остального — 4 000;
  14. Болты, гайки, шайбы и т. п. — 640;
  15. Масло в движок — 380;
  16. Шланг резиновый + хомутки —300;
  17. Краска — 630;
  18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
  19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
  20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

  • гидронасос;
  • привод гидронасоса (двигатель);
  • гидрораспределитель;
  • гидробак;
  • гидроцилиндр;
  • рукава;
  • соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему

Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

Специфика дровокола


Дровокол к мотоблоку – навесное оборудование, которое можно совместить со всеми тяжёлыми моделями агрегатов. Зачастую он устанавливается на мотоблоки Нева, Зубр, Агро и других. Существует всего два ограничения к использованию данной насадки:

  1. Мотор должен быть с водяным охладителем;
  2. Минимальная мощность от 8 л. с.

Оборудование имеет стандартную конструкцию:

  • наличие мощного металлического конуса с винтовой резьбой и тонким острым кончиком на станине;
  • движется насадка за счёт ремня с вала отбора мощности. После включения начинается вращение вала, конус вкручивается в полено и делит его. Приступая к работе, дерево нужно придерживать до полного вкручивания вала в древесину;
  • наличие регулируемого столика под готовые дрова.

Раскалываются полена специальным конусом с резьбой. Он легко входит в древесные волокна, разрывая их. Так полена раскалываются пополам. Дровокол прост в использовании, мобильный, отличается высокой надёжностью и скоростью работы.

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

  • бытовым, в функции которого входит только раскол древесины;
  • профессиональным, способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором, обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный. Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства. Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо. Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

  • Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
  • Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
  • Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

  • Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
  • Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
  • Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
  • Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
  • Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
  • Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
