Схемы подключения трехфазного счетчика

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу? Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Подключение 3-х фазного счётчика

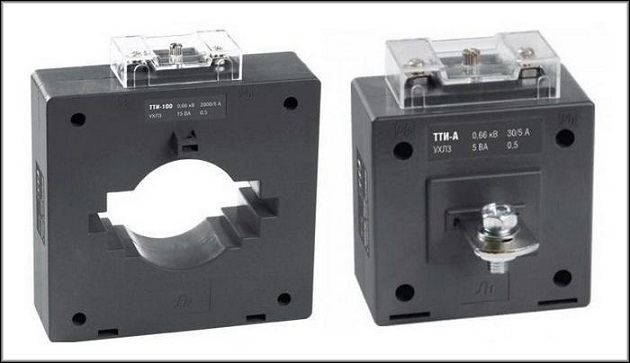

Трёхфазный счётчик с трансформаторами тока

Если Ваш строительный шедевр внушительных размеров или просто потребляет «приличную» электрическую нагрузку, например, котёл, большой бойлер и т. д., то электропитание на него следует делать трёхфазным. Это поможет пофазно и равномерно распределить электроприборы, тем самым избавить себя и соседей от слабого или большого напряжения.

Но вернёмся к приборам учёта. Трёхфазный счётчик имеет более сложную схему подключения, чем его «младший брат». Сразу следует сказать, что существуют трёхфазные счётчики прямого включения и через трансформаторы тока.

Схема подключения трёхфазного счётчика через трансформаторы тока

Сегодня для бытовых нужд в основном применяется первый вариант – прямое включение. Хотя лет 10-15 назад было очень распространено подключение через трансформаторы тока. Этот вариант более сложный и затратный (надо правильно выбрать трансформаторы тока по коэффициенту трансформации, правильно подключить их обмотки, иначе одна фаза при учёте может «тормозить» другую). Из-за того, что этот способ практически изжил себя, рассматривать его не будем. Но, кому интересно – схема подключения счётчика через трансформаторы тока есть на фото.

Трёхфазный счётчик прямого включения рассчитан на нагрузку до 100 ампер и имеет в своём корпусе колодку с 8-ю клеммами. Здесь всё по аналогии с однофазным. В первую клемму пришла фаза А, со второй вышла. В третью зашла фаза В, с четвёртой вышла и т. д. Далее всё также с фазой С и с нулём. Чересчур сложного ничего нет.

При трёхфазном вводе, особое внимание следует уделить нулевому проводу. Все соединения должны быть выполнены надёжно и качественно

Почему это настолько важно? Попробую объяснить. Если в Вашем электрощите пропадёт рабочий нуль (обрыв, отгорание и т

д.) и в схеме стоит УЗО или дифавтомат (они имеют раздельные нулевой и земляной контур), то Вам не избежать сгорания некоторых электроприборов.

Конечно, такого не произойдёт, если в схеме нет УЗО (устройство защитного отключения) и электропроводка имеет повторное зануление или заземление. Здесь, роль рабочего нуля будет играть контур защитного заземления того же электрощита. Но при наличии дифференциальной защиты и отсутствии нуля, через электроприборы пойдут 2 фазы, а это уже 380 вольт. Сгорают обычно те приборы, мощность которых меньше. Может, кому то и не понятно объяснил, но факт остаётся фактом.

Это конкретные примеры из жизни. И их уже было несколько, так как работаю в оперативно-диспетчерской службе города уже второй десяток лет. Так что, отсутствие нуля при трёхфазном вводе — не совсем приятная ситуация.

Полукосвенный метод

Счетчик прямого включения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема того, как подключается счетчик через трансформаторы тока, указывается на корпусе и в технической документации прибора.

Принцип основан на том, что токовые цепи подключаются через трансформаторы тока, цепи напряжения — сразу к сети 0,4 кВт. Любая схема включения рассматривается слева направо.

Этапы установки

Установка с трансформаторами обычно выбирается для предприятий или бытовых помещений, где используется мощное электрооборудование.

Установка счетчика с трансформаторами тока проводится по следующим этапам:

1. Откручивание крепежных винтов до необходимого пространства для ввода проводов в зажим клеммы.
2. Провод очищается от изоляционного слоя на высоту 25 миллиметров, без перекосов вставляется в отверстие на счётчике (не допускается попадание в зажим участка провода с изоляцией).
3. Сперва закручивается верхний винт, затем нижний. Легким подергиванием провода вниз убеждаются в его надежной фиксации. Через 10 минут снова нужно проверить провод, так как медь имеет свойство растягиваться. При необходимости следует закрепить контур надежнее.
4. Идентично подсоединяются остальные провода.
5. Клеммы закрываются крышкой.

При общей нагрузке по току свыше 100 Ампер, актуально подключение трехфазного счетчика через трансформаторы тока.

Сборка через трансформаторы

Схема подключения через трансформаторы тока бывает косвенная и полукосвенная.

Подключение трансформаторов тока не применимо для моделей прямого включения. Как правило, схема подключения присутствует на самом приборе, а также в прилагаемой инструкции.

Трехфазный счетчик электроэнергии соединяется с трансформаторами в соответствии с маркировкой.

Л1 — питание от автомата (вход). Л2 — выход на потребителя. И1 — ввод, подключаемый на клеммы 1, 3, 5. И2 — выход, подключаемый на 2, 4, 6 клеммы.

Для соединений под болт, на провода можно использовать наконечники НКИ.

Пример подключения

Перед счетчиком и трансформаторами устанавливается автоматическое устройство, защищающее от коротких замыканий и блокирующее сеть при превышении максимальных нагрузок. Трехфазная сеть балансирует пофазное распределение нагрузки. Каждая фаза обеспечивается автовыключением.

Подведение начинается с левой стороны. На вводном автомате 3 фазы: A, B, C. Трансформаторы условно разделяют на соответствующие фазы. Цвета проводов выбираются в соответствии ГОСТу. В схематехнике маркируются для наглядности цветными стикерами.

Схема подразумевает подключение проводов к клеммам 3 фазного счетчика через трансформаторы с дальнейшим их выводом на потребителя.

Выходящий провод из А-вводного автомата подсоединяется к шине Л1 первого трансформатора. Провод с той же маркировкой отводится от И1 трансформатора к первой клемме. От второй клеммы провод подсоединяется к И2 первого трансформатора. Седьмая клемма в этом случае — для заземления. От болта напряжения трансформатора провод отводится на соответствующую клемму. На приведенных фото эти 3 клеммы в верхнем ряду.

Аналогичная схема подключения трансформаторов применима для каждого из них.

Схематичная инструкция всегда указывается на самом приборе.

Расположение клемм на приборах Энергомера несколько отличается:

Начиная слева, каждые три клеммы, следующие по порядку, составляют одну фазу. К 1, 4, 7 клеммам, контуры подсоединяются от И1 трансформатора. К 3, 6, 9 — от И2. 2, 5, 8 — подключение цепи напряжения. 10 или 11 (Энергомера предлагает 10 и 11 клемм) — нулевой проводник (может быть любой из двух).

Принцип звезды

Подобная схема подключения трехфазного счетчика через трансформаторы тока, дает возможность использовать меньше проводов. Особенность «звезды» — объединение выводов И2 всех трансформаторов в узел, выводимый на нулевой проводник.

Минус такой схемы — затрудненность проверки для служб.

Полукосвенное включение счетчика

Поскольку максимальный ток счетчиков прямого включения ограничен значением 100А, применить их в электроустановках с большой потребляемой мощностью не получится. В таком случае подключение счетчиков производится не напрямую, а через трансформаторы тока (ТТ). Счетчики полукосвенного включения подсоединяются к сети по нескольким схемам.

Десятипроводная схема — эта схема имеет раздельные цепи тока и напряжения, что является плюсом с точки зрения электробезопасности. Минусом условно можно назвать большое количество проводов, требующихся для подключения счетчика.

Назначение контактных зажимов:

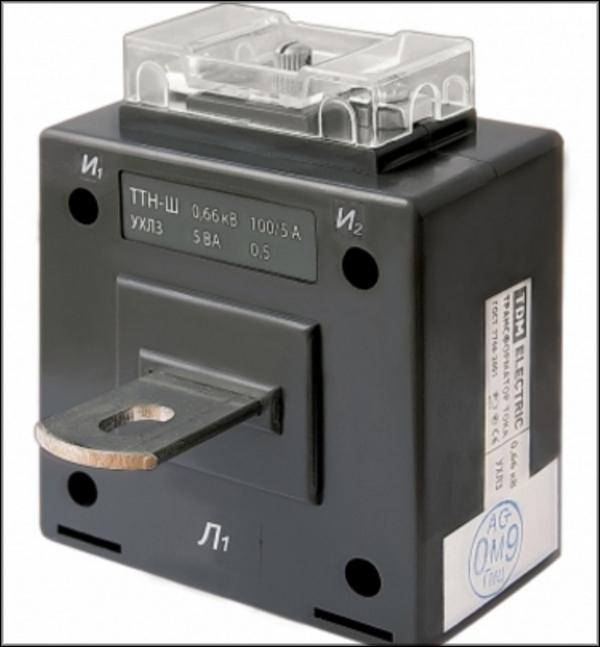

Назначение контактов трансформатора тока:

Трансформаторы тока включаются силовыми контактами Л1 и Л2 в разрыв (последовательно) каждого фазного провода.

Включение трансформаторов тока в звезду — данная схема требует меньшего количества проводов для подключения. Включение звездой достигается соединением вывода И2 всех обмоток трансформаторов тока в общую точку и подсоединением к зажиму 11 счетчика. Зажимы 3, 6, 9 и 10 соединяются между собой и подключаются к нулевому проводу.

Предварительный этап

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его необходимо предварительно опрессовать наконечником.

Рисунок 1 – ТС Меркурий 231

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

• счетчик и щиток;
• монтажные инструменты с предварительно заизолированными ручками;
• изоляторы;
• выключатели (автоматы);
• провода;
• крепежи (винты и гайки);
• измеритель напряжения;
• DIN-рейки.

Щит учетаУстановка счетчика

Далее работаем в таком порядке.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

Установка площадкиГотовим монтажные проводаЗаводим три фазы в счетчик, подключаем нижние клеммыВ клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

ПеремычкаПодключение ОПС

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

Нулевая шинаПрикручиваем провод к болту заземления

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

Работа завершена

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

Закрываем защитные крышки щита учета, прикручиваем саморезами

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.

2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины. Посмотрите подключение счетчика в видео-формате

Модель механическая, но сам процесс соединения проводов ничем не отличается

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени

А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет). Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии

Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные. Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно

Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Общий процесс монтажа счетчиков учета элеткроэнергии

Сначала внимательно рассмотрите на рисунке, как выглядит общая схема подключения электросчетчика. Кроме того, перед покупкой счетчика необходимо определиться с количеством фаз, а также решить, нужны ли трансформаторы тока, через которые будет подключаться счетчик. В случае покупки однофазного прибора они не пригодятся. Обычно все зависит от того, живете вы в квартире или частном доме. Кроме этого, придется купить нужное количество УЗО и автоматических выключателей с определенными параметрами (максимальный ток отключения), а также несколько метров провода соответствующего сечения.

Все монтажные работы лучше начинать с крепления монтажной планки, счетчика, УЗО и автоматических выключателей внутри щитка. Для этого применяются крепежные детали, которыми комплектуются эти изделия. Обычно для этого используется несколько винтов и гаек. Перед креплением каждого автомата на поверхности монтажной планки шириной 35 мм необходимо убедиться в его исправности и работоспособности. Для этого мультиметр устанавливается в режим измерения сопротивления и подключается к клеммам АВ. Затем автоматический выключатели необходимо несколько раз включить и выключить, чтобы проверить его функционирование. С самого начала нужно закрепить в корпусе щитка монтажную планку, которая устанавливается на специальные изоляторы. Все автоматические выключатели прикрепляются к этой металлической планке пружинными защелками, которые они имеют в своей конструкции. Если же понадобится демонтаж такого автомата, его можно легко снять, поддев ухо защелки небольшой плоской отверткой и оттянув его вверх до упора.

Кроме описанных выше деталей и устройств необходимо также зафиксировать внутри корпуса защитную и земляную шины, которые тоже крепятся на изоляторах винтами и гайками. В зависимости от размера и конструкции щитка, счетчик, УЗО, защитные шины и все иные детали могут быть расположены по-разному. Допускается крепление земляной и защитной шин непосредственно к монтажной планке, однако при таком способе крепления их необходимо разнести на некоторое расстояние относительно друг друга. Это необходимо для того, чтобы не допустить случайного замыкания проводов. Данный процесс хорошо отображен на добавленном к уроку видео.

Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

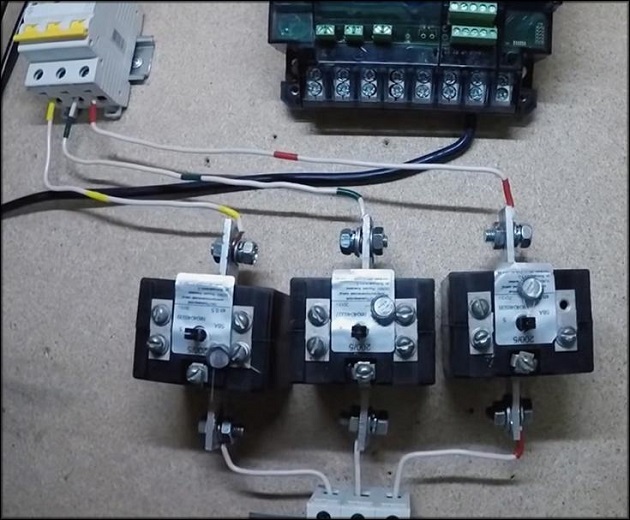

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.
