Особенности самостоятельной установки подпорной стены из бетона

Когда нужны подпорные стенки

Даже если это возможно, совсем необязательно тратить время и средства, чтобы выровнять «волнистую» территорию. Далекий от идеального рельеф участка многими расценивается, скорее, как преимущество, чем недостаток.

Методы, применяемые в современном ландшафтном дизайне, позволяют обыграть форму имеющейся территории, сделать ее по-настоящему уникальной. Все чаще владельцы не выравнивают землю, а используют неровности для организации оригинального ландшафта. Такой участок будет непохожим на стандартные ровные наделы, и это с сохранением комфорта жизненного пространства.

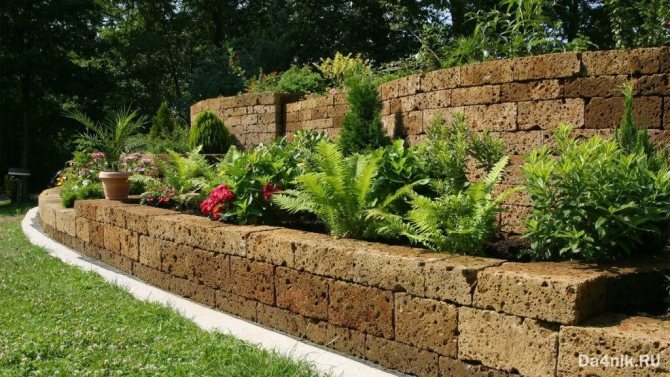

Многоярусный дизайн на пологом подъеме Источник mykaleidoscope.ru

Чтобы рельефный ландшафт служил долго и беспроблемно, его оформляют подпорными стенками, которые выполняют следующие функции:

Формируют террасы. Создание террасы – наиболее эффективный и одновременно эффектный способ улучшения сложного рельефа. Он позволяет разбить цветник на крутом склоне, вырастить на нем плодовые деревья. При достаточной ширине и устойчивости террасы на ней устаивают зону отдыха или игровую площадку.

Терраса с группой растений Источник krot.info

  • Укрепляют склон. Даже если вы не собираетесь устраивать террасу, во многих случаях склон приходится укреплять с помощью подпорных стенок. Это сделает его устойчивым и безопасным для расположенных рядом дорожек, грядок или построек.
  • Являются необходимостью. С помощью подпорных конструкций оформляют, например, въезд в гараж, если тот устроен в подвале. Если участок расположен ниже прилегающей территории, забор приходиться оформлять в виде подпорной стены.

Конструкция изогнутой формы Источник twimg.com

Становятся основой для других деталей дизайна. В декоративную стену в саду нередко встраивают цветочные контейнеры и скамейки. В склоне устраивают заглубленные ниши, в которых организуют, например, зону барбекю или уличную кухню

В последнем случае важно не только сделать сооружение капитальным, но и обеспечить достаточный дренаж. Зонируют территорию

Подпорные стенки не только укрепляют ярусы, но и помогают выделить и выгодно подчеркнуть уровни участка. Благодаря разделению зоны с разным назначением становятся более выраженными, рельефными.

Конструкция с удобной скамейкой Источник sakh.com

Помогают разбить огород на участке со сложными условиями. Иногда на участке скудная, непригодная для земледелия почва, или высокий уровень грунтовых вод. В этом случае лучшим способом освоения станет формирование высоких грядок или устройство террас из привозного плодородного грунта. Для укрепления краев ярусов также используют систему подпоров.

Укрепление краев высоких грядок Источник seattlehelpers.org

Становятся элементом декора. Правильно организованные участки с перепадами высот всегда смотрятся интереснее и ценятся выше, чем плоскоземельные территории. Иногда террасу организовывают на ровном участке, чтобы красиво зонировать территорию. Подпорные стенки, сделанные из разных материалов, помогают по-разному подчеркнуть трехмерность пространства.

Терраса на ровном участке Источник lki-nn.ru

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

  • потеря устойчивости – опрокидывание конструкции;
  • потеря прочности – разрушение отдельных элементов и осыпание склона.


Проблемы эксплуатации подпорных стен Поэтому существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;


Массивная стена подпорная

тонкостенные конструкции – стена имеет элементы, вовлекающие часть грунта в создание усилий, направленных в сторону, противоположную опрокидыванию.

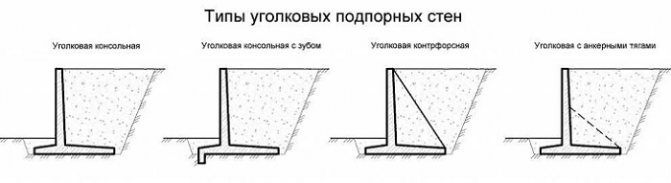

Варианты тонкостенных подпорных конструкций В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор индивидуального застройщика технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Возведение и армирование подпорной стенки

Начинаем с подготовительных работ. Производим геодезическую разбивку местности. Фундамент планируем ленточный. Глубина заложения его рассчитывается исходя из глубины промерзания грунтов в вашем районе плюс 100-200мм. Но так как высота стены 5 метров, то 1/3 ее часть составляет ориентировочно 1, 7метра. Готовим траншею. Втрамбовываем щебень в дно траншеи.

Армирование производим по типу ленточного фундамента, располагая сетку в нижней зоне ленты фундамента. Это сетка из арматуры необходимого диаметра (12-20мм). Ширина фундамента должна быть больше толщины подпорной стены минимум в два раза, так как этот массивный элемент препятствует опрокидыванию стены от давления грунта.

Для соединения фундамента с телом стены необходимо произвести установку арматурных выпусков для связи с арматурой вертикальных поясов. Выполнив армирование, бетонируем в опалубке фундамент. Бетон должен схватиться перед следующим технологическим процессом.

Начинаем монтаж блоков. Как правило, по длине подпорной стенки они монтируются захватками не более 3 метров. Далее необходимо устроить вертикальные армированные пояса. Армирование их мы выполняем путем состыковки выпусков арматуры из фундамента с арматурным каркасом вертикального пояса (стойки).

Крепятся блоки между собой путем заделки вертикального зазора между ними (шпонки) раствором. И так все 20 метров стены перевязываем через 3 метра ее длины вертикальными армированными поясами.

По высоте монтажа необходимо соблюсти правило – размер смонтированных блоков не должен превышать 2, 5 метра до устройства горизонтального обвязочного пояса. Армирование пояса выполняем пространственными арматурными каркасами. Устанавливаем опалубку, и бетонируем. Как правило, это марка бетона не ниже 150. Армирование производим арматурой диаметра 14-20мм.

Ширина вертикального пояса составляет 400 – 500мм, высота горизонтального – соответственно 300-500мм. Обязательным условием при устройстве стены является завершение ее конструкции сверху устройством горизонтального армированного пояса. Это независимо от количества рядов блоков по высоте.

Хочу добавить, что после возведения стены, следует выполнить ее гидроизоляцию (можно просто обмазать ее битумом) со стороны подпора грунта. Затем выполнить обратную засыпку пазухи.
Подпорная стена готова, выполнено ее армирование, и теперь можно определиться с ее отделкой.

Основные параметры опорной постройки

Для того, чтобы подпорная стенка успешно выполняла свое основное предназначение необходимо учесть несколько важных параметров. Одна из главных задач – достижение максимальной устойчивости сооружения, которое смогло бы выдержать немалое давление почвы. Если это не учесть, то вероятность деструкции и грунтового сползания возрастет во много раз. Ввиду этого, знание о физических силах, действующих на конструкцию, и природных явлений помогут заранее сделать верный расчет подпорной стенки.

Итак, при монтаже опоры важно помнить:

  • о собственной массе всего сооружения;
  • учитывать силу давления, оказываемую почвой;
  • не оставлять без внимания силу трения и процесс адгезии;
  • учесть массу элементов декора, располагающихся на опорном строении;
  • тип почвы: мягкая или нет.

Монтаж стены из камня

Среди природных явлений, достаточно сильное влияние могут оказать следующие:

  1. Увеличение грунта в объеме в зимнее время года;
  2. Ветер (актуально для двухметровой опоры);
  3. Вибрация (если рядом располагается ЖД станция);
  4. Сейсмические явления (все зависит от регионального расположения);
  5. Подмывание дождевой водой.

Что учесть при возведении конструкции

Учитывая тот факт, что подпорную стену можно причислить к одному из сложнейших архитектурных сооружений, многие рекомендуют обращаться за помощью именно к специалистам

При его возведении важно учитывать ряд моментов, от которых впоследствии будет зависеть то, насколько прочной и надежной будет эта конструкция, и как долго продлится время ее существования. Как уже отмечалось выше, возведение опоры лучше всего доверить мастерам, однако это можно вполне сделать самостоятельно, при условии владения необходимыми знаниями и навыками в данной сфере

Существует ряд условий, на которые необходимо обратить особое внимание:

возведение опоры осуществляется только на грунте, который отличается особой устойчивостью, это может быть щебень, глина, гравий, супеси и прочее;
в холодный период времени верхний слой земли не должен промерзать более чем на 150 сантиметров;
рекомендуемое расстояние от поверхности до грунтовых вод – более 100 сантиметров, а то и глубже;
конструкция подпорной стенки при самостоятельном возведении не должна превышать отметки полутора метра
Если есть необходимость возвести более высокую стену, то важно обратиться к мастерам, которые позаботятся о составлении верных расчетов, принимая во внимание грунтовое давление и подвижность почвы.

Основные принципы возведения подпорной бетонной стены

Неровности ландшафта доставляют дискомфорт в использовании. Из-за этого многие застройщики стремятся сделать почву ровной на участке либо сделать 2-3 зоны с горизонтальными конструкциями. Главная проблема, с которой сталкиваются работники, — давление грунта на опорное сооружение. Это может быть чревато последствиями:

  • опрокидывание сооружения на фоне потери устойчивости;
  • разрушение целостности конструкции.

Для предотвращения проблем были созданы две технологии, направленные на предотвращение повреждений в процессе эксплуатации:

  • создание массивных стен с большим весом. Так боковые подвижки помогут предупредить сдвижение конструкции со своего места;
  • сооружение тонких бетонных стен, где имеются элементы, вовлекают часть почвы в развитие усилий, нужных для исключения вероятности противоположного опрокидывания.

В первом случае технология бетонной подпорной стены требует превысить расход цемента и арматуры, чтобы подпорная стена из бетона была устойчивой. Второй подразумевает под собой обильные земельные работы. Технологию выбирают, исходя из имеющегося бюджета, особенностей участка и наличия свободного времени. Вся бетонная поверхность стены контактирующая с грунтом  в обязательном порядке должна быть защищена гидроизолирующим материалом. Бетон обрабатывают в обязательном порядке из-за его пористой структуры. Если не провести завершающую отделку, на сооружение будет воздействовать влага, что приведет к его скорому разрушению.

Главными качествами опорок является устойчивость к сильному давлению, а также выдержка неблагоприятных погодных условий. Но иногда конструкция подвергается негативному влиянию, которое значительно сокращает срок ее эксплуатации. На устойчивость опорок может влиять целый ряд факторов: общий вес строения, почвенные особенности и грунтовое давление.

Проектирование и расчет подпорной стенки

Подпорные стенки возводятся с целью предотвращения оползней

Прежде чем делать проект стены, нужно оценить факторы, способные влиять на ее устойчивость. Сюда относятся сейсмические явления, зимнее набухание грунта, вибрации (к примеру, от железнодорожных путей), подмывание дождем. Толщина конструкции выбирается сообразно высоте и характеристикам грунта. К примеру, высокая подпорная стена, стоящая на относительно мягкой почве, должна быть достаточно толстой. Возводить конструкцию нужно на устойчивом грунте из щебня, гравия или глины. Глубина промерзания не должна превышать 1,5 м. Нельзя, чтобы грунтовые воды поднимались выше, чем на 1-1,5 м ниже поверхности.

Если высота постройки больше 2 м, на ее устойчивость также оказывает влияние сила ветра. Такие стены особенно требовательны к точности расчетов, требующих внимания к ряду факторов: подвижность грунта, плотность стройматериала, подверженность возникновению трещин. Проводить их должны специалисты, опираясь на профессиональные руководства. Своими руками можно монтировать невысокие конструкции (не более 1,4 м надземной части).

Наклон у задней части сооружения бывает крутым и пологим. Форма конструкции сбоку, как правило, прямоугольник либо трапеция. Габариты подошвы должны составлять 50-70% от высоты стенки. Толщину подбирают в зависимости от особенностей грунта. Если он пластичный и состоит в основном из частиц песка и глины, подпорка должна быть массивной. В этом случае толщина равна половине высоты. Для твердых почв (кварцевых, шпатовых и подобных) соотношение параметров будет 1:4, для промежуточных вариантов – 1:3.

Основные принципы возведения подпорных бетонных стен

Конструкция подпорной стены может быть толсто- и тонкостенной. Первая выполняет функцию удержания почвы при ее по движках. При ее строительстве отмечается большой расход раствора и арматуры, а земляные работы отнимают много времени. Работы по возведению осуществляются по определенной технологии, особенности которой зависят от бюджета, назначения и наличия свободного времени.

Так, если устройство не предусматривает трату большого количества средств, лучше установить угловую конструкцию с консолью. При заливке нужно будет установить опалубку, которая заглубляется на величину, зависящую от высоты конструкции. Сократить бюджет можно, снизив расход раствора. При наличии пучинистости грунта его вынутые нижние слои заполняются подушкой из песка и щебня. Заливка предусматривает укрепление методом укладки прутьев, а бетон укладывается послойно. Его следует уплотнить вибратором.

↑ Маленькие хитрости


На выбор размеров подпорных стенок влияют конкретные инженерные и ландшафтные задачи. И, естественно, фантазии и вкус собственника приусадебного участка. Зависят размеры сооружения и от стиля сада: возводят модерновую либо барочную стенку, или в стиле хай-тек (к примеру, бетон просто окрашивается в желаемый цвет). Если цель – подчеркнуть на участке монументальность возвышенности, то тогда подпорное сооружение делается насколько можно большим. Усилит эффект монументальности и правильный выбор стройматериалов: фактурных, рельефных, объёмных. «Одевайте» свою небольшую возвышенность в гранитные глыбы, которые выкладываются с большим швом. Либо в мощные кряжистые брёвна, которые придадут подпорной стене монументальности.

Если, наоборот, есть желание нивелировать рельеф приусадебного участка более элегантно (и незаметно), то после строительства стенки облицуйте её мелким камнем либо штукатуркой. В этом случае и высоту сооружения делают небольшой. Когда перепад высот достаточно велик, то обустраивают 3-4 маленькие террасы вместо одной большой подпорной стены.

↑ Как осветить подпорную конструкцию?


Расположите фонарики сверху стены по наиболее распространённому пути. Светильники, которые устанавливают у основания опоры, подчёркивают фактуру поверхности. А если светильники вмонтировать в саму стенку, то свет можно направить в любую сторону. Если на стене обустроена лестница, то освещают и ступеньки. И не только для безопасности, но и для красоты.


В подпорных стенках многие создают «кармашки», которые заполняют грунтом и в них высаживают многолетние или однолетние растения. А возможен и этот вариант: всю подпорную стенку выкладывают из каменных «кармашков» для цветов.

Рекомендуем изучить: делаем шатер для отдыха своими руками — пошаговая инструкция

Подпорные стенки в ландшафтном дизайне: фото миниатюрных стенок и бордюров

Стенку небольшой ширины (до 20-30 см) можно укладывать и без использования бетонной основы. Исходным материалом будут служить блоки, кирпич или натуральный камень. Они будут укладываться на ленточный фундамент. За стеной со стороны грунтовой насыпи потребуется установить дренаж в виде щебня, который заворачивается в рулон из агроволокна. Сверху этот рулон будет засыпаться плодородным слоем почвы вровень с установленной стеной.

Низкая бетонная стенка, украшающая ландшафтный дизайн дворика

Что касается самой кладки, то ее лучше устраивать при помощи не бетонного раствора, а специального клея, предназначенного для склеивания камней. Его продают в виде сухой смеси, которая разводится водой до нужной консистенции.

Хаотично сложенная стенка из разных каменных пород

Совет: раствор не должен быть жидким, дабы не оставлять потеков и прочих следов на уже готовой части стены. Выводить их очень сложно, а выглядят они непрезентабельно.

Подпорная стенка из плоского камня, выполненная методом сухой кладки

Клеящий состав важно укладывать таким образом, чтобы он не доходит до края стены на 2-3 см. Если после укладки он все же будет виден, излишки придется убирать вручную

Аккуратная работа по отделке стенки камнем

Еще один важный момент при создании стенок – качественная подготовка материалов. К примеру, камень сложно соединять между собой ввиду большого количества пыли и осколков. Поэтому его желательно промыть большим количеством воды с напором и только после этого использовать.

Невысокие подпорные стены, возведенные на участках местности с резким перепадом высот

Кладку можно использовать классическую, либо косую. Во втором случае стена не будет иметь ровной поверхности, поэтому ее придется накрывать горизонтальным слоем камней. Но в целом такая кладка будет выглядеть более натурально и соответствовать по стилю горной породе при условии, что слой клеящего раствора будет незаметен.

Стенка как художественно-декоративный элемент ландшафтного дизайна

Напутствие и выводы

Как понятно из вышеизложенного материала подпорные стенки из камня в ландшафтном дизайне занимают особое место. Он позволяют применять на участке геопластику, формировать рельеф, придавать ему правильные геометрические формы, играть с уровнями. Последняя возможность особенно четко видна при внедрении такого дизайнерского приема как террасирование.

Многоуровневая подпорная стенка с яркими красивыми клумбами

Наиболее удачно подпорные стены вливаются в участки, расположенные на склонах, независимо от того в какой части именно они находятся. Они одинаково выигрышно справляются с возложенной на них миссией, если участок располагается на вершине холма, в его средней части или даже в низине. При этом в каждом случае они будут выполнять различные функции.

Подпорные стенки помогут упростить задачу по планировке и оформлению участка

Подобные стенки хорошо работают в сочетании со ступенями, могут выступать отличной основой под скамейки, а также использоваться в качестве разграничителей зон на участке. Они помогут не только выигрышно обыграть нестандартный рельеф, но и создать его с нуля на абсолютно плоском участке. Это получится сделать и если стена будет всего одна, и если их будет создаваться целый каскад.

Рациональное использование садовой площади с помощью укрепляющей стенки

Последним, но немаловажным плюсом такого элемента может стать возможность создания настоящей ограды, основой которой будет такая же стена, выходящая за пределы участка. Используйте подобное инженерное сооружение на своем участке, и вы сможете оценить все его преимущества.

https://youtube.com/watch?v=rzRdbkWaYpA

Рекомендации

Выбор стройматериала для подпорных стенок обусловливается техническими и экономическими понятиями, требованиями прочности, условиями выполнения работ, наличием местных стройматериалов и строительной техники.

Бетонные и железобетонные подпорные стенки рекомендуется конструировать из бетона проектной марки по прочности на сжатие:

  • для сборных железобетонных сооружений – М200, М300, М400;

  • для монолитных бетонных и железобетонных сооружений – М150, М200.

Напряженные железобетонные сооружения необходимо главным образом конструировать из бетона марки М300, М400, М500, М600. Для устройства бетонной подготовки (потбетонки) необходимо использовать бетон марки М50 и М100. Прежде чем соорудить подпорную стену на склоне большой длины, позаботьтесь о придании ей криволинейной либо ломаной конфигурации с частыми изломами. Она будет эффективнее противодействовать давлению вследствие уменьшения протяженности каждого пролета.

Получше познакомиться с процессом возведения железобетонных подпорных стен вы можете в данном видео.

Деревянная стенка

Подпорная стенка на участке, изготовленная из дерева, это неплохая возможность сэкономить. Но все будет зависеть опять-таки от уклона рельефа. Чем круче участок, тем толще должна быть стенка. Поэтому если угол наклона небольшой, то для сооружения стены можно использовать доски. Если наклон крутой, то без брусов не обойтись. К примеру, на фото ниже именно такой вариант и показан.

Подпорная стенка из брусовИсточник hozsektor.ru

Отличный вариант – стена из бревен, которые устанавливают вертикально. Хотя есть вариант и горизонтального расположения. Но здесь, как и с досками, придется устанавливать через определенное расстояние вертикальные столбы, которые выполняют функции подпорок всей конструкции.

Что касается древесины, то этот материал быстро теряет свои свойства и качества под действием влажности. Поэтому пиломатериал обязательно обрабатывают антисептиками и защитными слоями, к примеру, краской или лаком. Подземную часть обязательно покрывают гидроизоляционным материалом: битумная мастика, рубероид, специальные полимерные пленки.

Видео описание

В видео показана удерживающая стена из вертикально уложенных бревен:

Бетонная стена

Здесь имеется в виду монолитная подпорная стена из бетона. Это самая дорогая и сложная конструкция, на которую приходится расходовать большое количество времени. Все дело в том, что залитый бетон должен выстоять определенное время, за которое он набирает свою марочную прочность. А на это обычно уходит не менее 28 дней. И только после этого можно проводить засыпку грунтом и быть уверенным, что построенная конструкция под действием земли не сломается.

Что касается самой технологии сооружения подпорной стены из бетона, то это стандартный процесс с установкой опалубки, армирующего пояса и заливки самого бетонного раствора. армирующий каркас можно не использовать, если стенка будет небольших размеров, то есть давление грунта будет незначительным. В остальных случаях без арматуры или сетки не обойтись.

Видео описание

В видео показано, как надо заливать из бетонного раствора подпорную стену с установкой опалубки и укладкой внутрь армирующего каркаса:

Дополнительная классификация

По назначению и используемому материалу удерживающие грунт конструкции были обозначены. Просто добавим, что это не все стройматериалы, которые применяют в строительстве этих сооружений. К примеру, есть интересные варианты, сильно отличающиеся от предыдущих. Это стенки из автомобильных шин, бетонных колец или вазонов.

Подпорная стенка из автомобильных шинИсточник i.pinimg.com

И следующие пункты классификации:

  1. Неглубокие и глубокого заложения. Последние – это сооружения, в которых глубина заложения больше толщины стенки в два или три раза.
  2. Высота конструкции: невысокие – до 1 м, средние – 1-2 м, высокие – более 2 м.
  3. Отдельно расположенные или скрепленные с другими строительными элементами: лестницами, пандусами и прочими.
  4. Учитывается устойчивость постройки, она же массивность. Об этом надо рассказать более подробно.

Устойчивость подпорных стенок

Здесь четыре категории:

  1. Массивные. Обычно их габариты по всем сторонам одинаковые, то есть высота равна ширине. Собирают эту разновидность из сборного железобетона, камня и кирпича. Такая стена легко выдерживает большое давление грунта за счет своей массы. Этот вариант самый дорогой и трудоемкий.
  2. Полумассивные. Устойчивость обеспечивается не только массивностью конструкции, но и весом грунта, который располагается на фундаментной плите. Поэтому чаще всего эти сооружения представляют собой монолитные конструкции.
  3. Тонкоэлементные. Чаще это стенки из бетонных плит. Устойчивость в основном обеспечивается грунтом, лежащем на фундаментной плите.
  4. Тонкие. У этого вариант устойчивость определяется только силами защемления грунтом.

Классификация подпорных стенок по устойчивостиИсточник cf.ppt-online.org

Коротко о главном

Подпорная стеновая конструкция используется на земельных участках с неровным рельефом. Главная ее задача – стать преградой для сползающего по уклону грунта и создать условия формирования ровного участка.

Материалами для сооружения могут быть камень, кирпич, бетонные блоки, пиломатериалы. Нередко эту конструкцию возводят в виде монолитного строения.

Стенка может выполнять дополнительно декоративное наполнение ландшафтного дизайна.

Были рассмотрены подпорные стенки: их виды и конструкции.
