Как установить бойлер своими руками: вешаем на стену, подключаем электричество и воду

Содержание:

Технология подключения

Перед работами, связанными с врезкой в водопроводные трубы, воду следует перекрыть.

Подключить безнапорную модель можно двумя способами:

  • посредством душевого шланга. Со шланга снимается насадка и присоединяется к входному отверстию прибора. Такой способ хорош при эпизодических отключениях горячей воды;
  • через тройник. Тройник врезается в водопроводную трубу или крепится к отводу для стиральной машины. К тройнику крепится вентиль или шаровой кран (при присутствии стиральной машины — два крана или вентиля). Из него к входному отверстию водонагревателя тянется пластиковая труба или специальный шланг. На выходе устанавливают шланг с душевой насадкой. Если водогрейкой хотят пользоваться постоянно, то такой тройник с вентилем врезают на выходе в трубу для горячей воды.

Проточные водонагреватели накопительного типа врезаются в водопроводные трубы фитингами. Соединения следует уплотнить с помощью пакли или фумленты.

Знаете ли вы? В древнеримских термах существовала централизованная система нагревания при помощи печи, воды и воздуха, которые потом циркулировали в пустотах стен и пола. Эта система пришла к римлянам от эллинов, но была усовершенствована римскими инженерами.

Установка водонагревателя под раковину

Есть еще одно хорошее место, куда мы можем установить бойлер – в пространство под раковиной. В этом случае нам подойдет лишь малогабаритный прибор, скорее всего, прямоугольный. Тут бойлер мешать не будет, более того, его поверхность отлично защищена от влаги. Но опять же, позаботьтесь о заземлении, ведь никто не сможет гарантировать, что вас не ударит током, когда вы попытаетесь подключить прибор к сети. Кроме того, потребуется установить отдельную подводку.

Бойлер под раковиной

Не стоит недооценивать компактные водонагреватели. В большинстве случаев они имеют высокую мощность, позволяющую получать до 2 л горячей воды ежеминутно.

Технология монтажа бойлера под раковину или мойку практически ничем не отличается от традиционной установки, разве что спецификой выбранного места.

Подготовка материалов

Если вы решили приобрести бойлер, как установить такое оборудование, вы должны узнать заранее. Конечно, самостоятельное проведение работ обходится дешевле. Если вы откажетесь от услуг профессионалов, то следует подготовить определенный набор материалов для монтажа. Понадобится сантехнический лен или уплотнительная лента, предохранительный клапан, два гибких водопроводных шланга, а также два дюбель-гвоздя. При покупке водопроводного шланга следует учесть, что понадобится два элемента, длина каждого из которых составляет 2 м. Впрочем, длина будет зависеть от расстояния до врезки в систему водопровода. При покупке дюбель-гвоздей следует учесть, что на их концах должны быть крючки. К слову, о предохранительном клапане. Следует упомянуть, что он поставляется в комплекте с электрическим бойлером. Вентиль должен иметь диаметр 10 мм.

5 советов по выбору места для бойлера

Когда бойлер выбран и приобретен, можно приступать к его монтажу. Для начала нужно его закрепить на стене. При выборе стены обязательно нужно учитывать габариты и вес устройства в наполненном состоянии.

  • Бойлер должен крепиться только на несущую стену, так как вес его в наполненном состоянии может превышать 100 кг.
  • Расположен бойлер должен быть как можно ближе к точке выдачи горячей воды.
  • Учитывайте габариты изделия и его конструктивные особенности (вертикальное или горизонтальное расположение, верхнее или нижнее подключение коммуникаций).

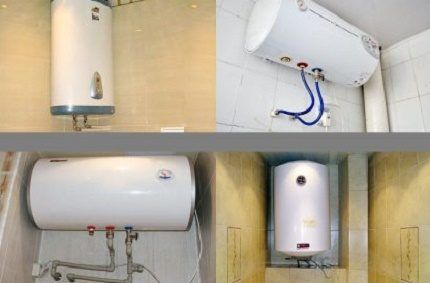

Монтируется бойлер на несущую стену

Монтировать бойлер можно на любую высоту. При этом нужно помнить, что в домах, где напор воды «не очень», поднимать бойлер под потолок – рискованно, вода к нему может просто не дойти.

Об особенностях установки проточных бойлеров

Перед тем как установить проточный водонагреватель, необходимо внимательно изучить инструкцию. Подключения бойлера к электросети производится для подогрева воды из водопровода через элемент нагрева. Существует два вида инсталляции агрегата: временный и постоянный. Временное подключение требует подачи холодной воды. Алгоритм таков:

  1. Тройники врезаются в трубы подачи холодной воды.
  2. Производится установка запорного вентиля.
  3. Соединение с водонагревающим устройством осуществляется гибкими шлангами.
  4. Открываются вентили, куда будут поступать потоки холодной и подогретой воды.
  5. Подключить водонагреватель к электрической сети.
  6. В течение тридцати секунд начинается поступление подогретой воды.

Монтаж проточного водонагревателя, устанавливаемый в водопровод, имеет определенный алгоритм:

  • Водонагревающий элемент включается при открытии водопроводного крана.
  • Вода проходит через реле и быстро нагревается.

Для постоянной врезки установку проточного водонагревателя своими руками проводят следующим образом:

  1. Врезают тройники в трубы для горячей и холодной воды.
  2. Устанавливают вентили.
  3. К трубе для холодной воды присоединяют од в водонагреватель.
  4. Вентиль для горячей воды присоединяют к выходу. Для этих целей используют металлопластиковые трубы и шланги.
  5. Проводят проверку на герметичность соединений.
  6. После этого краны и смесители открывают.
  7. Внимательно изучив инструкцию, как включить бойлер, прибор подключают к питанию.

Затем горячая вода поступает в смеситель. В коммунальных квартирах для стационарного подключения к водонагревателям перекрывают трубы, чтобы вода не проникала в водопроводную систему чужих квартир.

https://youtube.com/watch?v=y1JKivcIRdw

Из-за небольшого веса и компактности нагревательного элемента его устанавливают под раковиной ванн или кухонь. Установка проточного водонагревателя производится в одной точке водозабора. Скорость, с которой нагревается вода агрегатом, требует, чтобы  электропроводка и счетчик соответствовали заданным показателям:

  1. Счетчик от 40 Ампер.
  2. Сечение кабеля должно соответствовать размеру от 4 до 6 мм
  3. Автоматический выключатель – от 32-х до 40 А.

Установка проточного водонагревателя

Малый вес и небольшие размеры этого типа нагревательного прибора увеличивают возможности по его монтажу. Например, довольно популярной является установка водонагревателя под раковиной в ванной или кухонной мойкой. Быстрый нагрев воды обеспечивается мощными ТЭНами, которыми оснащается этот тип устройства. Соответственно к квартирной проводке предъявляются повышенные требования относительно нагрузки.

Если электропровод в вашей квартире не рассчитан на использование сверхмощных приборов, таких как электроплиты, вам понадобится приобрести автомат 32-40 Ампер и электрокабель ПВС 3*6 или 3*8.

Как только вопросы подвода напряжения решены, можно начинать устанавливать прибор. Устройство этого типа нагрева воды может быть инсталлировано двумя способами: стационарным и временным.

Схема работы стационарного варианта заключается в следующем: подогретая вода поступает и спускается одновременно с централизованным водоснабжением. Чтобы установить проточный водонагреватель стационарно, необходимо в трубы с подачей холодной и горячей воды вмонтировать 2 тройника, а затем установить герметичные краны.

После чего холодный трубопровод нужно соединить с вводом в водонагреватель. Гибким шлангом потребуется соединить выход горячей воды с краном горячего трубопровода.

Откройте вентили на трубах и смесителе для проверки соединений на герметичность. Как только водонагреватель будет подключен к электропитанию, потечет нагретая вода.

Не забудьте перекрыть стояк с горячей водой, иначе нагретая вода стечет вниз по трубам к соседям.

Схема временного подключения предусматривает применение душевого шланга, который можно просто перекрыть, когда возобновится централизованная подача горячей воды. Для временного типа необходим поток холодной воды. Поэтому в холодный трубопровод требуется врезать тройник и установить запорный кран.

Гибким шлангом соединяем трубу с вводом и водонагреватель. Подключаем аппарат к сети, открываем оба крана и уже через 30 секунд получаем нагретую воду.

За и против установки накопительного и проточного водонагревателей

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Установка накопительного бака

Самостоятельная установка и подключение водогрейного оборудования накопительного типа осуществляется поэтапно:

  • выполнение замеров места, выделенного под установку бойлера, с отметкой всех точек под крепежи;
  • определение материала и сечения электрического кабеля, используемого для подключения, изучение возможностей проводки согласно показателям максимальной нагрузки;
  • прокладывание при необходимости нового электрического кабеля сечением 2,0х2,5 от вводного автомата на 16,0 А с целью безопасной эксплуатации бойлера;
  • выполнение надежной фиксации корпуса водогрейного оборудования в соответствии с разметкой посредством болтов или крючков;
  • гидроизоляция помещения ванной комнаты и прокладка электрического кабеля;
  • прокладка водопроводных труб с установкой запорной арматуры, используемой для перекрытия водоподачи;
  • подключение квартирной разводки на горячее водоснабжение к водогрейному прибору.

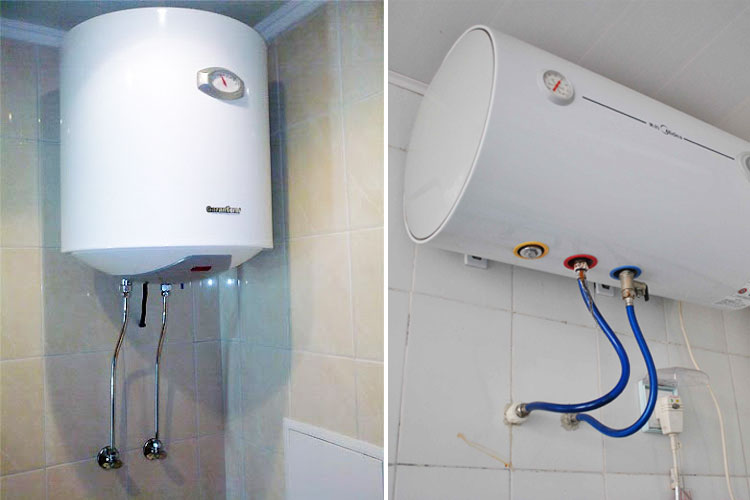

Накопительный бойлер горизонтальной установки

Необходимо убедиться в наличии воды в водопроводной системе. Открывается кран горячего водоснабжения с бака на смеситель, а затем — арматура на подачу холодного водоснабжения в бойлерный бак. В процессе таких мероприятий удается вывести воздух и предотвратить разрыв бака в процессе его заполнения холодной водой.

Закрывать кран нужно после того, как из смесителя польётся вода, а при отсутствии протечек, выявляемых в ходе такого тестирования, бак включается в сеть, и осуществляется нагрев жидкости в штатном режиме.

Выбор места установки

Проще всего установить бойлер возле разветвления системы водоснабжения на участке между стояком и сантехническим прибором. Водонагреватель можно оставить на кухне, в ванной, в туалете. Реже аппарат устанавливается в коридорах.

Ванная комната

Раздельные санузлы имеют большую проходную способность, позволяя нескольким жильцам проводить гигиенические процедуры одновременно.

При монтаже водонагревателя в ванной учитывают такие моменты:

  1. Помещение чаще всего имеет минимальную площадь (не более 4 м²).

  2. Из-за отсутствия свободного места накопительные водонагреватели устанавливать неудобно.

  3. Отсутствуют стояки канализации, ХВС и ГВС, что не позволяет сделать короб.

  4. Для ванны и раковины используют один поворотный смеситель или два отдельных крана.

  5. Одна стена занята ванной, другая — полотенцесушителем.

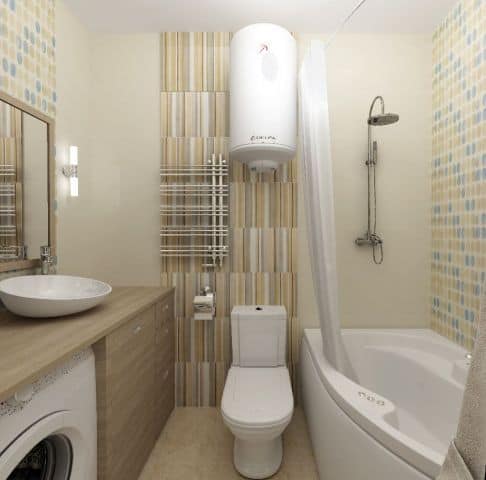

Совмещенный санузел

Совмещенный санузел.
Совмещенный санузел присутствует в квартирах-«хрущевках». Скрытый монтаж бойлера осуществляется при ремонте вторичного жилья.

Накопитель можно установить, применяя несколько способов:

  • в нише за унитазом;

  • в коробе для труб водоснабжения;

  • под умывальником в тумбе;

  • в шкафу над стиральной машиной или унитазом;

  • на антресоли над дверью.

При использовании последних двух способов подключение устройства к трубопроводу вызывает затруднения. Нарушение герметичности соединений приводит к порче мебели или бытовой техники.

Туалет

Туалет — самая маленькая комната в квартире, в частном доме под это помещение отводится большая площадь. Здесь расположены сантехническая арматура, приборы учета, стояки водоснабжения. Проект включает нишу, расположенную за унитазом, или короб для маскировки труб. С помощью этих конструкций скрывают водонагреватель.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.


Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Процесс самостоятельной установки электрического бойлера

Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.

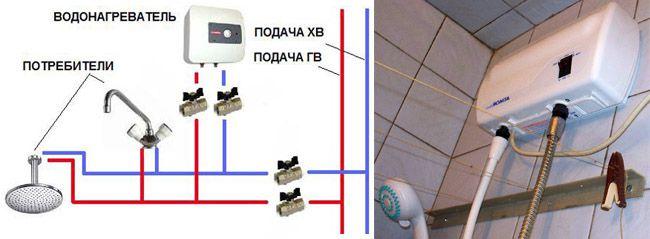

подключение проточного бойлера

Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.

Как рассчитать сечение проводки к электроводонагревателю

Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).

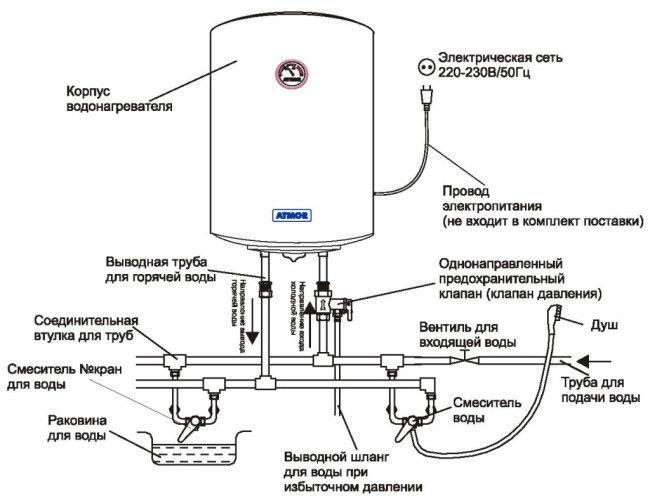

схема подключения накопительного бойлера

Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.

После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.

Выбор водонагревателя

Специализированные магазины предлагают широкий выбор агрегатов, нагревающих воду.

Сочетание высокого качества и доступной стоимости вмещают в себя нагреватели воды марки «Thermex».

Они выпускаются накопительного и проточного типа.

Такой водонагреватель может быть установлен в любом месте дома, квартиры, дачи. Через него можно осуществлять одновременную подачу нагретой воды на кран кухни, ванной, на душ.

В случае какой-либо неисправности, сработает предохранительный клапан, встроенный в систему.

Проточные нагреватели Термекс собраны из качественных деталей, поэтому срок службы долгий и качество их работы высокое.

На них так же, как и на накопительных агрегатах, присутствует предохранительный клапан. С его помощью происходит защита прибора при повреждении.

Прежде чем отдать предпочтение какому-либо виду бойлера, стоит проанализировать емкость бака, условия, в которых будет эксплуатироваться техника, внешний вид.

Для подключения водонагревателя можно воспользоваться услугами специализированных компаний.

Стоит учесть, что в стоимость установки включаются только основные мероприятия по монтажу. Все дополнительные процедуры придется оплачивать дополнительно.

Есть еще вариант — установка бойлера своими руками. Чтобы монтаж прошел успешно, необходимо обладать опытом проведения работ с водопроводом.

Соблюдая последовательность работ, водонагреватель будет установлен верно.

Вместе с тем можно приобрести такие выгоды:

  • будут сэкономлены денежные средства;
  • можно приобрести новые знания, навыки, которые помогут решить проблемы в случае поломки нагревателя воды;
  • при поломке агрегата не нужно будет вызывать мастера, чтобы демонтировать водонагреватель.

Чтобы установить бойлер своими руками, нужно иметь необходимые инструменты и дополнительные элементы. Для измерения расстояния между отверстиями понадобится рулетка.

https://youtube.com/watch?v=geJtf9gCxoI

Установка бака осуществляется на анкерные болты, для которых необходимы отверстия в стене. Чтобы их сделать, понадобится перфоратор с буром нужного диаметра.

Кроме этого, будут нужны гаечные ключи, пассатижи, отвертки, кусачки.

Для герметизации стыков соединений рекомендуется использовать паклю, специальную пасту или фум-ленту. Можно применять современные силиконовые герметики.

Не забудьте гибкие соединительные шланги и необходимое количество метров пластиковой трубы, если нужно будет менять водопровод в доме.

Для устройства новой проводки стоит приобрести трехжильный провод, длина которого должна быть не меньше расстояния между бойлером и щитком. Кроме этого, нужна розетка и автомат на щиток.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

четко продумайте, где будет размещена конструкция;
свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании;
стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции;
обратите внимание, в каком состоянии находится электрическая проводка в вашем доме. При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании;
проверьте состояние всех труб и стояков

При необходимости замените их;
держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

  • корпус;
  • провод питания;
  • выводная труба для воды;
  • клапан давления.

Как установить электрический водонагреватель на стену?

Разные водонагреватели по-разному крепятся, поэтому монтаж нужно проводить в соответствии с инструкцией производителя. При креплении бойлера на раму или специальную опорную планку, сначала закрепляется опора, а потом навешивается прибор.

Если в комплекте с водонагревателем идут проушины, то на стене закрепляются анкеры-крюки. При установке бойлера в кирпичном доме, нужно избегать швов между камнями, так как раствор может не выдержать нагрузки.

При возникновении затруднений хорошим выходом может стать рама из стали. Нужно предусмотреть крепление крюков и установить опорный элемент на стенку (желательно в раме высверлить не меньше 7-ми отверстий – для надежности).

Важно:

1. Монтаж бойлера должен проводиться в согласии с инструкцией производителя. Патрубки — горизонтальные или вертикальные должны располагаться соответственно с рекомендациями фирмы-изготовителя.

2. Водонагреватель должен плотно крепиться к крюкам. Самопроизвольное перемещение прибора категорически запрещено.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

  • Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
  • Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

  • Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
  • При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Установка предохранительного клапана

Если все делать правильно, то на отводе бойлера под ХВС следует арматуру устанавливать по следующей схеме (сверху от нагревателя вниз):

  1. Тройник с краном для слива при аварии воды из котла.
  2. Предохранительный клапан (от давления пара).
  3. Обратный клапан (от вытекания воды обратно в трубопровод).
  4. Запорный вентиль (для отсечки нагревателя от водопровода).

Предохранительный клапан обычно идет вместе с водоподогревателем и нужен для предотвращения разрыва котла из-за переизбытка пара. А обратный позволяет избежать слива воды обратно в водопровод, когда он оказывается по той или иной причине пуст. Это гарантирует сохранность электрического нагревательного элемента.

Схема подключения бойлера через предохранительный клапан

На отводе под ГВС достаточно будет запорного вентиля. Но можно дополнительно поставить и сливной кран. Хотя особого смысла это не имеет. Внутри бойлера конец патрубка для забора горячей воды всегда находится выше того, что предназначен для холодной. Поэтому с ввода ХВС в любом случае стечет больше жидкости, чем с вывода ГВС.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка.
В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Подготовка водонагревателя к эксплуатации

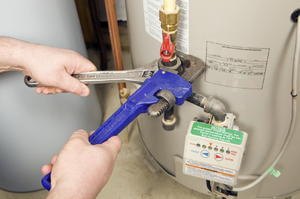

Бойлер установлен, его подключение к электричеству закончено, можно заполнять его водой.

  1. Открывается немного кран на трубе с холодной водой, подведённой к прибору.
  2. Открывается кран горячей воды на смесителе.
  3. Открывается кран подачи горячей воды на самом бойлере.
  4. Необходимо время, чтобы жидкость стала поступать из смесителя. Поэтому придётся подождать.
  5. В это время надо проверяются стыки на предмет протечек. Если таковые обнаружены, их надо сразу устранять путём подтягивания гаек.
  6. Как только из крана горячей воды пошла вода, значит, водонагреватель заполнился. Надо смеситель закрыть.
  7. Теперь можно прибор подключить к розетке.
  8. Выставляется температурный режим. Как это сделать правильно, надо прочитать инструкцию, которая приложена к водонагревательному прибору. Не стоит читать различные интернет ресурсы. Производитель лучше знает, как это надо делать грамотно.

Видео описание

В видео мастер рассказывает, как повесить водонагреватель на тонкую стену в туалете:

Коротко о главном

Перед тем как повесить бойлер, необходимо определить место его установки. Идеально, если стена будет несущей, но подойдёт и просто с большой несущей способностью.

Важную роль в процессе монтажа играют размеры навесов на самом водонагревательном приборе

Поэтому важно точно замерить расстояние между проушинами. А также расстояние от них до верхней плоскости бойлера, прибавив к нему 5 см

В зависимости от материала, из которого сооружена стена, выбираются крепёжные изделия. Кирпич, бетон – анкера для водонагревателя или саморезы с пластиковыми дюбелями. Дерево – анкер с шурупной резьбой. Пенобетон – лучше клеевой вариант.

Подключение к водопроводной системе, а также к смесителю производится гибкими шлангами.

Для подключения к электропитанию формируется отдельный шлейф к распределительному щиту. В последнем обязательно устанавливается отдельный автомат и УЗО.

4 Подключение оборудования к сети – почувствуйте себя электромонтером

Многих мастеров-самоучек этот этап установки нагревательного агрегата беспокоит больше всего. И напрасно. Если вы хотя бы один раз подключали какой-либо бытовой прибор, сможете справиться и с накопительным бойлером. Вилку от него можно просто-напросто воткнуть в стандартную розетку на 220 В, если проводка в доме менялась недавно, и она полностью соответствует описанным ранее требованиям.

Подключение к сети

Но лучше перестраховаться и выполнить подключение нагревателя через отдельный автомат. Поверьте, сложностей будет минимум. На клеммах нагревательного прибора находим три контакта:

  • обратный провод либо ноль (N)
  • фазу (L);
  • заземление.

Ноль в большинстве случаев обозначается голубым цветом, фаза – коричневым, заземление – желтым. Нам нужно аккуратно подсоединить проводки трехжильного кабеля к этим входам и заизолировать их в случае необходимости. Потом подаем напряжение. Если соединение проводов выполнено правильно, на бойлере загорится индикатор готовности оборудования к использованию. Можем смело пользоваться самостоятельно установленным и подключенным к сети агрегатом.

Подключение к электросети

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

Ниже приведена схема подключения аппарата к сети.

Подготовка к монтажу бойлера

Разобравшись с тем, какой бойлер выбрать для частного дома, можно приступать к организации системы водоподготовки. Предварительно нужно:

  1. Оценить состояние водопроводной системы. Рекомендуется устанавливать полипропиленовые трубы;
  2. Выбрать место для монтажа оборудования. К вентилям и самому агрегату должен быть предусмотрен свободный доступ. Монтаж настенных конструкций выполняется только на несущие стены;
  3. Оценить состояние электропроводки, особенно при установке проточных моделей;
  4. Подготовить инструменты и расходные материалы: перфоратор, разводные ключи, монтажная лента, металлопластиковые трубы, переходники, отвертки и пр.

Если выбран бойлер для отопления частного дома и подготовки горячей воды, тогда нужно позаботиться и об организации пространства, помещения под систему. В целях безопасности все необходимое для монтажа должно быть под рукой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
