Проходной выключатель

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Виды

Устройства подразделяют на 2 вида исходя из места крепления:

Накладные

Устанавливаются непосредственно на стену и могут использоваться как в системе скрытой проводки, так и при укладке кабелей открыто.

Внутренние

Предназначены к установке в подрозетник располагаемый в стене. Подключаются только к внутренней проводке.

Последние используются как более эргономичный вариант. Весь корпус выключателя прячется внутри стены, а снаружи видна декоративная рамка и клавиши. Накладные модели более просты в монтаже, поскольку не требуют создания углубления в стене.

Их используют, когда проводить капитальный ремонт с заменой проводки нецелесообразно. В паре могут работать как однотипные, так и разнотипные модели.

Особенности подключения выключателя

Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.

В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.

Схема подключения выключателей

При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.

При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:

• Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
• Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
• Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».

Основные ошибки при подключении

Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга

В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером. Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства

Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.

Следующая популярная ошибка при монтаже – неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 – оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.

Как настроить электронный розеточный таймер

Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.

Обычно набор кнопок на разных таймерах один и тот же

Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:

• master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
• random или rnd. Установка или сброс режима случайного включения;
• clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
• timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
• rst/rcl. Отключение и включение программ;
• week/hour/minute. Установка времени на неделю, час минуту.

В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.

Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:

1. После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
2. Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
3. Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
4. Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
5. Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».

При установке подобного прибора внутрь щитка потребуется помощь электрика

Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений

Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель

Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку Masterclear – удобная и простая модель для установки в розетку

Настройка таймера Masterclear согласно инструкции по эксплуатации

Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:

1. Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
2. Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
3. Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
4. Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
5. Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
6. Выход из меню программирования осуществляется кнопкой Clock.

Установка таймера – это способ экономии потребления электричества для любого прибора.

Ещё раз увидеть тонкости настройки можно из представленного видео.

Схемы подключения

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два
направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и
один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления:
при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных
сколько угодно раз.

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель.
На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше.
Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

Конструктивные особенности

Прежде чем рассматривать возможные варианты подключения проходных выключателей, необходимо хорошенько разобраться в его конструктивном исполнении и принципе действия, тогда всё станет понятным и схема включения его в общую электрическую сеть не покажется такой уж сложной.

Внешне такой аппарат ничем не отличается от обыкновенного выключателя. Тем не менее, они выполняют абсолютно разные функции. Обычный аппарат имеет два состояния:

• «включено», в этом случае происходит замыкание электрической цепи, по которой протекает ток и напряжение поступает на осветительный прибор, в результате чего лампы загораются;
• «отключено», электрическая цепь при этом разомкнута, ток доходит лишь до места разрыва цепи, напряжение на светильник не поступает, лампочки соответственно не горят.

Даже если вы поставите два обычных выключателя на одну лампочку в разных концах помещения, получится просто цепь последовательного соединения элементов, управлять освещением из 2 мест не получится.

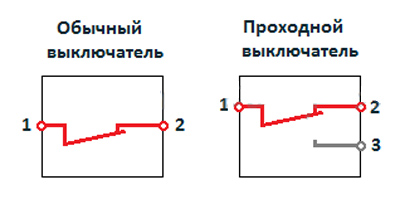

Основное отличие проходного выключателя от обычного заключается в контактной системе.

обычный выключатель имеет 2 контакта

Обыкновенный аппарат имеет два места для подсоединения проводов, то есть по одному контакту на входе и на выходе. А внутри контактной системы расположен подвижный элемент, который при воздействии на него с помощью привода с клавишей, замыкает либо размыкает входной и отходящий контакты.

проходной выключатель имеет 3 контакта

Конструкция проходного выключателя отличается тремя контактами – одним на входе и двумя на выходе. Когда вы будете нажимать клавишу и с её помощью воздействовать на внутренний подвижный элемент (в данном устройстве он перекидного типа), он в любом случае будет замыкать одну либо вторую цепочку, посередине он стоять не может. То есть всегда есть цепь между входом и одним из выходов, внутренний подвижный элемент как бы перекидывается на один выход либо на другой.

Так выглядит и работает контактная система проходного выключателя. Ну а сверху, он, как и обычное устройство, имеет пластиковую защитную рамку и клавишу, с помощью которой происходит переключение. Единственное отличие — на клавише имеются небольшие треугольники, как будто направленные в разные стороны стрелочки, именно по такой маркировке можно отличить проходной коммутационный аппарат от обычного.

Обратите внимание! За счёт того, что проходные выключатели являются, по сути, аппаратами, дублирующими друг друга, их клавиши не имеют чётко определённого положения «включено» и «отключено». Положение клавиши каждый раз может быть разным, в зависимости от того, в каком состоянии на данный момент находятся контакты парного устройства.

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

проходной выключатель
В ней используются 2 проходных выключателя одинарного типаВыключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Монтаж аппарата наружного типа

Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:

1. Перед работой обесточивается питающий провод.
2. Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
3. С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
4. Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
5. Механизм извлекают из корпуса.
6. Наружный кожух фиксируют на стене выбранными метизами.
7. В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
8. Прокладывается провод, который подает напряжение к светильнику.
9. Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

Список материалов:

• медный кабель с тремя жилами;
• пара переключателей проходного типа;
• распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

Список материалов:

• медный кабель с тремя и четырьмя жилами;
• пара переключателей проходного типа;
• перекрестный выключатель;
• распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними — перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Расчет сопротивления параллельного соединения резисторов

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Устройство выключателя

Если посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.

Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.

Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.

Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.

В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Суть работы

Зачем нужны проходные выключатели

В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

Двухклавишный выключатель

Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Полезный совет! Аналогичная проверка должна быть выполнена в местах монтажа коммутирующих устройств.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Важно! Невозможно установить проходной переключатель на место простого выключателя. Прокладывать провода необходимо на расстоянии не менее 15 см от потолка

Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Полезный совет! Во избежание проблем с будущей проводкой рекомендуется использовать медные провода с сечением не менее 2,5 мм2.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Полезный совет! Если делаются скрутки, их следует пропаять и замотать изолентой.

Заключение

Перед тем как браться за подключение вообще какой-либо электрической техники, устройств, приспособлений, необходимо сначала тщательно изучить прилагаемые инструкции.

Не стоит браться за сборку схемы и ее подключение, если нет обладания базовыми знаниями о работе этих приборов и схемах. Неправильное подключение может грозить замыканием, перегораниями в проводке.

Если нет опыта работы с электроприборами лучше вызвать специалиста, который выполнит всю работу быстро и качественно. Нужно серьезно относится к технике безопасности при работе с электроприборами. Пренебрежение правилами может трагично закончиться. Успехов в экспериментах!
