Трактор мтз 80

Технические характеристики

Система питания двигателя — непосредственный впрыск топлива в каждый цилиндр. Система питания трактора предназначена для точной подачи топлива в камеру двигателя.

Охлаждение – принудительное, жидкостное, замкнутого типа. Система газораспределения имеет нижнее расположение распредвала, но клапаны установлены в головке блока цилиндров.

Система смазки – комбинированная и служит для смазывания части узлов двигателя смазочными материалами под давлением для уменьшения износа трущихся частей двигателя. Привод всех систем и механизмов силовой установки осуществляется шестернями от коленчатого вала.

Технические данные МТЗ-80

МТЗ-80 на полевых работах

В таблице вы можете узнать подробные  данные спецтехники, представленные официальным производителем.

Параметр	Значение
Полное наименование	«Беларус» МТЗ-80.1
Тип двигателя	Д-240
Тяговый класс машины	1,4Т
Параметр мощности (для дизельного варианта)	59 (80) кВт/л. с
Общее количество передач — вперёд/назад	18/4
Габаритные сведения (длина*высота*ширина)	3815*2470*1970 мм
Общая колея по передним колёсам	1200*1800 мм
Общая колея по задним колёсам	1350*2100 мм
Вес трактора «Беларус» МТЗ-80	3160 кг
Расчётный диапазон скоростей	От 1,3 до 13,5 км/час
Просвет агротехнический	470 мм
Поворотный радиус машины	4,1 метра

Согласно данных таблицы, трактор не имел особенных параметров, тогда почему был таким популярным?

Двигатель

Успех машины кроется в устройстве двигателя. Именно, механизм коробки передач трактора МТЗ-80 был на тот момент самым передовым в истории тракторостроения. Дизель имел маркировку Д-240, что указывало на четырёхтактный вариант исполнения, с встроенным принципом водяного охлаждения. Гидравлическая система трактора МТЗ-80 была оснащена рабочим объёмом цилиндрической части 4,75 литров. Номинальная частота вращения мотора составила 2200 оборотов в минуту. Камера внутреннего сгорания полураздельного типа. Общая масса двигателя не более 430 кг.

В некоторых моделях устройство КПП трактора МТЗ-80 было улучшено, за счёт ввода в действие предпускового подогревателя серийного ряда ПЖБ-200Б. Исходя из руководства по эксплуатации, можно сделать вывод, что спецтехника была оснащена двумя вариантами пускового механизма схемы передач трактора МТЗ-80: электростартёрной, а также функционирующей, за счёт пускового механизма встроенного карбюраторного устройства.

Коробка передач

Важная деталь спецтехники – коробка передач

Если обратить внимание на устройство заднего моста трактора МТЗ-80, то заметно, что машина имеет механическую, а также 9-ти ступенчатую, с встроенным понижающим редуктором КПП. Это позволило разработать многофункциональную схему переключения скоростей

Причём, 18 скоростей при режиме работы вперёд и 4 скорости при заднем ходе. По умолчанию в машине устроен ходоуменьшитель, который можно использовать при выполнении определённых работ.

В некоторых моделях, выпущенных после 1985 года, была установлена модернизированная система охлаждения двигателя трактора МТЗ-80 с гидроуправлемым принципом работы КПП. Это позволяло плавно осуществлять переключение скоростей во время сильнейших нагрузок спецтехники. Была установлена комплексная система охлаждения трактора МТЗ-80, позволившая выполнять переключение в пределах четырёх скоростей. При этом муфта сцепления трактора МТЗ-80 не выключалась в процессе работы машины. На заднем мосту устройство сцепления трактора МТЗ-80 было оснащено современной по тем временам системой дифференциала. В старых моделях выпуска до 1985 года, дифференциал регулировки сцепления трактора МТЗ-80 производился вручную.

Усовершенствованный МТЗ-80

Тормозное управление

Система тормозного управления машины, равно как и рулевое управление трактора МТЗ-80, предусматривают следующие варианты:

• Основной рабочий.
• Дополнительный вспомогательный.
• Стояночный механизм тормоза.
• Запасные конструкции тормозов.

Модели тормозного управления можно адаптировать под конкретный вариант эксплуатации схемы электропроводки трактора МТЗ-80.

Кабина

Кабина водителя имеет удобный и комфортный вариант исполнения. Основная конструкция изготовлена из тонколистовой стали. Внутренняя часть теплоизолирована, созданы все необходимые условия для работы оператора, в том числе удобное управление схемой электрооборудования трактора МТЗ-80. В рабочей инструкции производителя можно ознакомиться с данными по системе питания трактора МТЗ-80.

Расход топлива

Не менее интересным моментом станет информация о расходе топлива трактора МТЗ-80. Интересно, что в руководстве по эксплуатации указана лишь основная норма расхода топлива трактора МТЗ-80, учитывающая работу машины без нагрузки – примерно 5 литров в час. Но если учитывать рабочее состояние под нагрузкой, то какой расход топлива у трактора МТЗ-80 равен примерно 9-13 литров в час.

МТЗ-80 с навесным оборудованием

 Для расчёта рекомендуется использовать эту рабочую формулу:

Р=0,7 х R х N, где

Р — расчётный часовой расход, кг/час

0,7 –  условный коэффициент для перевода единицы измерения известной нам мощности двигателя спецтехники из кВт. в л.с.

R – условный параметр удельно-допустимого расхода топлива, гкВт/час

N – мощность двигателя, л.с.

Подготовка трактора МТЗ-80 к работе

Чтобы продлить сроки службы стартера, топливной системы и ЦПГ двигателя модели, нужно правильно готовить ее к последующей эксплуатации.

Для этого необходимо:

1. Тщательно вымыть кузов трактора;
2. Осмотреть металл на наличие ржавчины. В случае ее появления при первой возможности проблемные части кузова потребуется обработать средством от ржавчины, покрыть грунтовкой и покрасить;
3. Снять аккумуляторы и зарядить их;
4. Снять защитные полихлорвиниловые чехлы;
5. Установить ранее отсоединенные краны блока цилиндров и радиатора. После снятия они должны храниться в специальном защитном ящике;
6. Проверить количество масла в картере мотора, в защитном корпусе насоса, подкачивающего горючее, в поддоне штатного воздухоочистителя, силовой передаче, редукторе, а также в резервуаре гидравлической системы и корпусе рулевого гидроусилителя. При необходимости масло нужно долить или полностью заменить;
7. Смазать движущиеся механизмы трактора так, как указывает таблица смазки;
8. Залить в топливный бак свежее горючее;
9. Залить в радиатор охлаждения чистую дистиллированную воду;
10. Проверить давление воздуха в покрышках;
11. Установить на штатные места заряженные аккумуляторы;
12. Увеличить ширину колеи передних колес трактора до 1,4 м или больше. Наглядно о подготовке трактора МТЗ-80 расскажет видео .

Во время эксплуатации сельхозмашины нужно регулярно проводить ее техническое обслуживание . Оператор должен следить за состоянием работающих механизмов агрегата и при необходимости производить их своевременный ремонт .

Описание трактора МТЗ-82

Данный агрегат представляется универсальным сельскохозяйственным инструментом, имеющим небольшой размер, который может быть использован для решения широкого спектра задач. Он имеет довольно мощный двигатель на 81 л.с., которого вполне достаточно для работы с использованием различных видов навесного оборудования.

Базовая комплектация агрегата оснащена двумя гидросистемами, навесным механизмом, а также поперечным креплением, что позволяет использовать трактор не только для обработки земли, но и для перевозки грузов. Конструкция изделия крайне проста и надежна, хорошо зарекомендовала себя при эксплуатации в условиях бездорожья.

Проект изделия был разработан в 1972 году, а спустя 2 года в продажу поступили первые серийные модели этого универсального трактора. По своим рабочим показателям он практически полностью идентичен модели МТЗ-80.

Если изучить фото этой модели трактора, можно сделать вывод о том, что его дизайн в полной мере соответствует его назначению и году выпуска. Изделие отличается небольшими для тракторной техники габаритами, отсутствием декоративных элементов. Кабина расположена сверху и обеспечивает водителю превосходный угол обзора.

Технические характеристики МТЗ 80: отличия от предшественника

Испытания трактора официально завершились в 1972 году — через 6 лет после утверждения проекта. Серийную сборку на предприятии запустили в 1974 году.

Частота вращения коленчатого вала

Грузоподъемность гидронавесной системы

Давление в гидронавесной системе

В основе трактора лежала традиционная для техники данного класса компоновка: полурамная конструкция, предусматривавшая несущие картеры узлов трансмиссии; двигатель располагался в передней части корпуса; задние колеса являлись ведущими, передние — направляющими. Модель МТЗ 80 имела привод только на задние колеса.

При этом в конструкцию трактора был внесен и ряд значительных изменений. На момент окончания испытаний трактора МТЗ 80 были улучшены следующие компоненты:

• Коробка передач. Создатели трактора предусмотрели понижающий редуктор, что позволило удвоить число передач. В итоге количество передач переднего хода составило 18, заднего — 4.
• Муфта сцепления. Во-первых, появились демпфирующие пружины, во-вторых, разработана новая конструкция маховика. Последний получил плоскую форму, благодаря чему улучшилась вентиляция всей муфты в целом, а также был оптимизирован процесс очистки отсека от продуктов износа, возникающих в результате трения поверхностей друг о друга.
• Автоматическая блокировка дифференциала заднего моста. Данная функция теперь могла срабатывать на ходу трактора.
• Привод заднего ВОМ. Благодаря изменению его конструкции появилось две частоты вращения вместо одной.
• Ходоуменьшитель. В предыдущем тракторе данный элемент отсутствовал. Ходоуменьшитель представлял собой шестеренный редуктор, с помощью которого был расширен диапазон скоростей. Минимальная скорость передвижения достигала 1,3 км/ч.

МТЗ 80 был способен передвигаться с более значительной скоростью (она увеличилась до 35 км/ч), расширился список навесных орудий, которые можно было навешивать на базовую машину. Также была доработана гидронавесная система, которую оборудовали гидроувеличителем сцепного веса (ГСВ), силовым и позиционным регулятором.

Первичный вал

Первичный вал является одной из самых важных деталей КПП. Именно на него, через сцепление попадает крутящий момент из двигателя в КПП. Одна сторона первичного вала взаимодействует с корзиной сцепления. Другая сторона передаёт крутящий момент муфте вторичного вала.

Первичный вал в коробке опирается на два подшипника и на нём надеты шестерни, которые отвечают за включение 3-й, 4-й, а также 5-й скоростей трактора.

Ещё одной важной функцией первичного вала является передача вращения ходоуменьшителю. С ним он связан посредством зубчатой передачи

Порядок работы КПП МТЗ-80 и МТЗ-82

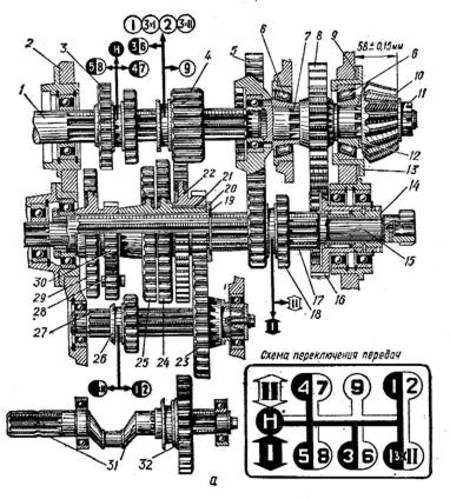

На рисунке выше показана схема коробки передач МТЗ-80/82. Она потребуется для понимания порядка работы КПП.

Крутящий момент от двигателя, через сцепление, передаётся к первичному валу, который обозначен цифрой 1. На валу находятся две шестерни (цифры 3 и 4). Эти шестерни могут передвигаться вдоль вала, именно они отвечают за 5, 4, 7, 8 скорости. Порядок включения этих скоростей можно также увидеть на рисунке.

Кроме этого, шестерня 4 при зацеплении с шестерней 5, включает 9 передачу.

Промежуточный вал, обозначенный цифрой 14, отвечает за передачу крутящего момента к вторичному валу КПП, обозначенному цифрой 7.

Подвижные шестерни у этого вала обозначены цифрой 18. Именно блок этих шестерёнок, при передвижении по валу вперёд, отвечает за 1, 3, 4, 5, а также за 1 заднюю скорости. Если же этот блок передвигается назад, то он отвечает за включение 2, 6, 7, 8 и 2 задней передач.

Дополнительный вал, обозначенный цифрой 27, участвует в формировании крутящего момента 1 и 2 передачи вперёд, а также обоих скоростей заднего хода.

Вторичный вал (цифра 7) передает крутящий момент непосредственно на ведущие колёса. Все передачи идут через промежуточный или дополнительный валы и только в прямой 9-й скорости участвуют 2 вала: первичный (1) и вторичный (7).

Устройство

Модель МТЗ-80 имеет комбинированное устройство, так как в передней части роль несущей конструкции играет передняя полурама, а в задней части с этой задачей справляется корпус трансмиссии.

Внешне агрегат обладает аккуратным внешним видом и небольшой шириной. Элементы подкапотного пространства прикрываются откидным щитком, служащим крышкой капота. За элементами подкапотного пространства находится кабина водителя. Так как она расположена над деталями трансмиссии, то для доступа к кабине установлена компактная подножка. Позади кабины расположен механизм навески и каналы гидросистемы для установки навесного гидравлического инвентаря.

8 – корпус понижающего редуктора и сцепления;14 – устройство компрессора;15 – насос для подачи топлива;16 – дизельный мотор;17 – бензиновый пусковой двигатель;18 – механизм задней навески;19 – коробка передач трактора;20 – редуктор пускового мотора.

Габаритные размеры

Габаритные размеры, мм:
длина (по концам продольных тяг)	3815	3930
ширина (по выступающим концам полуосей задних колес)	1970
высота:
по облицовке	1615	1665
по кабине	2470
Продольная база, мм	2370	2450
Колея, мм:
по передним колесам	1200-1800	1300-1800
по задним колесам	1350-2100
Дорожный просвет, мм:
под рукавами полуосей заднего моста	650
под передней осью	650	–
под рукавами полуосей переднего моста	–	650
под задним мостом	470
под корпусом переднего моста	–	590
Радиус поворота посредине следа внешнего переднего колеса при колее 1400 мм с подтормаживанием внутреннего заднего колеса, м	4,1	4,3
Конструктивная масса (с кабиной, но без дополнительного оборудования и балластных грузов), кг	3160	3270
Наибольшая масса буксируемого прицепа, кг	12000	12000
Наибольшая масса орудия навешиваемого сзади при установке дополнительных грузов на передний брус, кг	900	900
Углы подъема (спуска) без прицепа, град	20	20
Глубина преодолеваемого брода, м	0,85	0,85

Кабина

Изначально Беларус 82 комплектовался так называемой малой кабиной. Первоначальное использование маленькой кабины помогло быстро освоить производство данного трактора. Относительными ее достоинствами можно считать:

• простоту конструкции;
• малый вес;
• небольшие габариты.

Все это позволяло легко снять кабину и выполнить необходимый ремонт в условиях сельских мастерских.

Но недостатков такая кабина имела гораздо больше. Прежде всего, она не могла обеспечить комфортабельные условия работы механизатора. Основными считаются:

• отсутствие обшивки и как следствие низкая шумоизоляция и слабая пылезащита;
• недостаточные размеры остекления и прежде всего высота заднего стекла не позволяли вести качественный обзор;
• отсутствия штатного отопителя;
• низкое качество электросхемы щитка приборов.

К основным таким операциям следует отнести:

• установка самодельного отопителя;
• монтаж войлочной обшивки;
• применение увеличенных боковых зеркал;
• установка самодельного дворника заднего стекла.

Но, выполненный самостоятельным способом тюнинг старой кабины трактора МТЗ 82 вносил локальные изменения в условия труда механизаторов, поэтому выпуск новой модификации трактора МТЗ с большой кабиной заметно повысил комфорт, и как следствие производительность труда механизаторов.

Навесное оборудование

Кроме работы с сельскохозяйственным оборудованием, трактора «МТЗ-82.1» широко используются в качестве базовых машин для выполнения самого широкого спектра работ в агрегате с бульдозерным, экскавационным, погрузочным, коммунальным и иным оборудованием в строительстве, коммунальном хозяйстве, промышленности, а также на транспортных работах и для привода различных стационарных машин.

от обширный, но далеко не полный список рабочего оборудования для агрегатирования с «МТЗ-82.1»:

• В сельском хозяйстве – плуги, бороны, культиваторы, сеялки, разбрасыватели удобрений, рыхлители и окучники, сенокосилки, пресс-подборщики, стогомёты, катофелесажалки/копалки, грабли-ворошилки, транспортные прицепы.
• В лесном хозяйстве – бревнозахваты, погрузчики.
• В строительном и коммунальном хозяйстве – фронтальные погрузчики, экскавационные навески, коммунальные и строительные бульдозерные отвалы, буровые установки, гидромолоты, подметально-уборочные машины, льдоскалыватели, прицеп-цистерны, пескоразбрасыватели, навесные вакуумные пылесосы, стрелы грузоподъёмные, шнекороторное оборудование для уборки снега.

Техническое обслуживание

В целях обеспечения бесперебойной и безаварийной работы, а также для увеличения срока эксплуатации и экономичности, трактору необходимо проводить плановое и регулярное техническое обслуживание. Для этих целей предусмотрено 3-х этапное ТО.

1. После 60 рабочих часов.
2. После 240 рабочих часов.
3. После 960 рабочих часов.

Кроме этого, предусмотрено сезонное обслуживание и специальный сервис для машин, эксплуатирующихся в сложных климатических зонах или особых условиях (пустыня, горная местность и т. д.). Как правило, при выполнении всех необходимых сервисных мероприятий ремонт трактора сводится к редкой замене деталей или узлов, промывке охлаждения, регулировке систем, обновления смазки и масла.

Технические характеристики МТЗ-82

Технические показатели данной модели представляются одной из главных причин, обеспечивших её популярность среди потребителей. Модификация, несмотря на дату выпуска, неоднократно занимала первые места на международных соревнованиях, что подтверждает её эффективность.

Среди наиболее важных технических показателей упоминания заслуживают следующие характеристики:

• конструкционная масса — 3,75 т;
• полный вес — 6,5 т;
• габариты (Длинна х Ширина х Высота) — 3,93х1,97х2,8 м;
• емкость топливного бака — 130 л;
• максимальная скорость передвижения — 34,3 км/ч;
• максимальная скорость при выполнении работ — 15,6км/ч;
• общая грузоподъемность — 3,2 тонны.

Из-за удачной конструкции модель ломается крайне редко. Ремонт трактора крайне прост: при наличии нужных запчастей он может быть выполнен своими силами.

Если изучить каталог запчастей, можно выделить другое преимущество, характерное для агрегатов данной серии — низкую стоимость обслуживания.

Описание и назначение

История МТЗ-80 началась с постановления Совета Министров Советского Союза, вышедшее в 1966 году. В нем ставилась задача на создание трактора, который будет универсальным, функциональным и массовым, пригодным для использования на территории всей огромной страны.

Новая модель должна была соответствовать актуальным стандартам качества и надежности, иметь унифицированные комплектующие и не иметь сложностей в производстве. Для того, чтобы не тратить лишних средств на постройку нового завода, предполагалось переоснастить для этой цели Минский тракторный завод, используя за основу уже существующую модель МТЗ-50.

Благодаря высоким эксплуатационным характеристикам этот трактор и по сей день производится в Белоруссии, но уже под названием МТЗ-80 Беларус. Его можно использовать в сельском хозяйстве, строительстве и производстве, на транспортных и земляных работах.

А если снабдить конструкцию дополнительным навесным оборудованием, то можно существенно расширить возможности трактора. Для МТЗ-80 разработано множество моделей бурильного, разгрузочного, уборочного, кранового и другого оборудования.

Существуют также и специализированные модификации, например, МТЗ-80Х можно использовать для земляных работ на хлопковом производстве, а МТЗ-80Л с системой подогрева двигателя отлично подходит для использования в холодном климате.

Как можно использовать трактора Бюлер прочитайте в этой статье.

МТЗ-82: схема переключения передач, порядок переключения режимов

Схема переключения скоростей у тракторов МТЗ-80/82 «Беларусь» существенно отличается от таковой на автомобилях, поэтому стоит о ней рассказать подробней.

КПП МТЗ 82 рассчитана на 11 скоростей, вместе с нейтральной передачей их 12. Что любопытно, все эти скорости включаются одним рычагом.

О том, где какая передача, можно узнать на картинке ниже:

Схема включения передач на тракторах МТЗ-80/82 «Беларусь»

На схеме римскими цифрами обозначены режимы:

Первое что нужно сделать, это включить режим, которым вы планируете двигаться. Он включается в крайнем левом положении

При этом обращаю внимание, что положение ручки при включении режима отличается от её положения при включении скорости. При включении режима ход ручки КПП намного больше

Включение режима происходит следующим образом. Сцепление выжимается до отказа (у трактора оно находится там же где и у автомобиля, это крайняя левая педаль), после чего включается нужный вам режим.

После того как режим включен, возвращаете ручку в нейтральное положение и можно включать скорости. При включении понижающего режима, вам доступны скорости 1, 3, 5, 4, а также пониженная передача назад.

Если же вам нужно перейти в повышающий режим, то для этого сначала его нужно включить, переведя ручку влево вверх. После этого вы её возвращаете в нейтральное положение и вам доступны повышающие режимы. То есть 2, 6, 8, 7 скорости и повышенная назад.

Девятая передача прямая, она включается при всех режимах КПП, то есть при пониженном и при повышенном.

Тем, кому из текста непонятно как правильно пользоваться КПП на тракторах Беларусь предлагаю все, что описано выше посмотреть на видео:

Обращаю внимание читателей, что коробка передач МТЗ-80/82 несинхронизированная, а значит, все манипуляции с ней нужно делать через двойной выжим сцепления. Как это делается?. Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим

Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления

Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим. Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления.

Обращаю внимание, что КПП МТЗ-80/82 довольно сложный механизм, движок МТЗ-80 имеет достаточно большой момент, чтобы срезать зубцы на шестернях, а также раскрошить их. Поэтому нужно добиваться включения передач без рыков и иного шума

Это позволит сохранять коробку в работоспособном состоянии долгое время.

Аналоги

Иностранные аналоги данной модели выпускают компании «Катерпиллар» или «Джон Дир». Однако они отличаются куда большей стоимостью. Также известны довольно много модификаций МТЗ-80. Среди них модели:

• МТЗ-80.1 – с большой кабиной и задним приводом;
• МТЗ-82 (МТЗ-82.1) – полноприводный вариант с малой (большой) кабиной;
• МТЗ-82.1-23/12 – полноприводная версия с большой кабиной, увеличенными передними колесами и передним мостом балочного типа;
• МТЗ-82Н – полноприводная модификация с уменьшенным клиренсом (400 мм), сиденьем, отклоняющимся от продольной оси в целях поддержания вертикальной посадки. Данный трактор предназначался для работ на склонах;
• МТЗ-82Р – использовался при возделывании рисовых полей;
• МТЗ-82К – полноприводный трактор с гидравлической функцией автоматической стабилизации, бортовыми качающимися редукторами и передним мостом с параллелограммными рычагами. Использовался для работ на крутых склонах;
• МТЗ-80Х/80ХМ – хлопководческий трактор с одним управляемым колесом;
• Т-70В/С – модель 2-го тягового класса для возделывания винограда или свеклы (В/С). Отличался маломощным двигателем (70 «лошадей»);
• МТЗ-80/82В – вариант с реверсивным редуктором;
• МТЗ-82Т – овощебахчевая версия с увеличенным клиренсом.

Данные модели можно назвать аналогами начальной модификации МТЗ-80.
